Instrucciones de montaje, planos técnicos y documentación del producto

Una guía técnica para utilizar correctamente las instrucciones de montaje, los planos, las listas de piezas y la documentación complementaria del producto: desde la planificación y la comprobación de la mercancía hasta la entrega documentada.

Las instrucciones de montaje, los planos técnicos y las listas de piezas constituyen conjuntamente la base de una instalación controlada. Ayudan a planificar la ubicación, comprobar una entrega, seguir el orden correcto de montaje y realizar el mantenimiento posterior. Sin embargo, es fundamental que toda la documentación corresponda exactamente al producto, a la versión solicitada y al contenido actual de la entrega.

La biblioteca de documentos incluida al inicio de esta página es el punto de acceso central a las instrucciones disponibles. Esta guía explica cómo reunir a partir de ella un conjunto de documentos fiable y evitar interpretaciones erróneas habituales. Si tienes consultas específicas sobre un producto o detectas datos contradictorios, antes de iniciar los trabajos, solicita una aclaración a Bloomcabin a través de la página de Contacto .

Qué documentación de productos Bloomcabin puede estar disponible

El alcance de la documentación depende del tipo de producto, el modelo, la versión y los accesorios. No todos los documentos están necesariamente disponibles como archivos independientes. La información también puede estar reunida en unas instrucciones generales o en documentos específicos del pedido.

Una documentación completa puede incluir los siguientes contenidos:

• instrucciones de montaje con los pasos de trabajo e ilustraciones,
• planos técnicos con vistas, medidas y denominaciones de los componentes,
• indicaciones sobre la cimentación o la instalación,
• listas de piezas, bultos o componentes,
• documentación sobre puertas, ventanas, sistemas de cubierta u otros accesorios,
• indicaciones para la recepción, el almacenamiento y la comprobación de la entrega,
• instrucciones de cuidado, uso y mantenimiento,
• anexos específicos del pedido u hojas de modificaciones.

Una página de producto no sustituye esta documentación. Sirve de ayuda para elegir, mientras que la documentación de montaje trata sobre la versión concreta. Esto es especialmente importante en diferentes tipos de construcción, por ejemplo, en una pérgola adosada o una pérgola independiente o al comparar una pérgola bioclimática y una pérgola clásica.

Documentación que debes revisar antes de comprar

La comprobación de la documentación no empieza el día del montaje. Antes de realizar el pedido, deben estar claras las principales dimensiones exteriores, el tipo de construcción, el acceso a la ubicación y la idoneidad general de la superficie prevista. Para las pérgolas, la guía de tamaños de pérgolas te ayudará en esta comprobación previa. Para invernaderos y jardines de invierno, la sección Invernaderos y jardines de invierno ofrece una orientación relacionada con el producto.

Comprueba también qué permisos y requisitos técnicos se aplican en el lugar de instalación y si deben tenerse en cuenta normas relativas a las propiedades colindantes. Los requisitos aplicables dependen de la normativa del lugar, de la parcela y del tipo de construcción. El artículo sobre si necesitas una licencia de obra para un invernadero o una pérgolaofrece una primera orientación, pero no sustituye la comprobación de la normativa local aplicable.

La ruta de entrega, el espacio de descarga y el almacenamiento temporal también forman parte de la planificación. Encontrarás información al respecto en Compra y entrega y en las indicaciones sobre la compra de un invernadero con entrega transfronteriza, siempre que sean relevantes para el lugar de entrega previsto.

Asigna cada manual al producto exacto

Una apariencia similar no implica una construcción idéntica. Dos modelos pueden diferir en perfiles, puntos de unión, estructura de cubierta, sistema de puerta, acristalamiento o accesorios. Las variantes de tamaño de una misma familia de productos también pueden tener distintas cantidades de piezas u órdenes de montaje.

Por ello, nunca utilices unas instrucciones solo porque las ilustraciones se parezcan al producto entregado. La asignación debe verificarse, como mínimo, mediante la denominación del modelo, la versión, el tamaño y, cuando corresponda, la versión del documento. Esto también se aplica a versiones de sauna independientes, como la sauna de exterior Elma S, la sauna barril HC150 o la sauna barril HC 180. La documentación de otro modelo no es un sustituto fiable de las instrucciones.

Cómo identificar la documentación correcta

Empieza por la confirmación del pedido y compara sus datos de producto con las identificaciones de los embalajes, las listas de piezas y los títulos de los documentos. A continuación, reúne una documentación que cubra el producto principal, la variante de tamaño y todas las opciones solicitadas.

1. Comprobar los datos del pedido: anota el nombre del modelo, la versión y las opciones solicitadas.
2. Comparar los títulos de los documentos: incluye únicamente los archivos cuya asignación sea inequívoca.
3. Comprobar la versión: documenta la fecha de revisión, el número de versión u otra identificación, si la hubiera.
4. Incluir anexos: añade instrucciones independientes para accesorios o componentes diferentes.
5. Detenerse ante discrepancias: si existen datos de medidas o montaje distintos, no elijas por tu cuenta; solicita que se aclare la discrepancia.

Conserva los archivos originales sin modificarlos. Las copias de trabajo pueden contener anotaciones, pero deben seguir identificándose claramente como copias. Encontrarás indicaciones sobre el proceso de pedido en Cómo realizar un pedido.

Cómo interpretar correctamente los planos técnicos

Empieza por la identificación del plano

Lee primero el cajetín, el título o el encabezado del documento. Pueden indicar el modelo, la denominación del plano, la revisión, la fecha, la unidad y el número de hoja. Solo después de comprobar esta identificación debes trasladar las medidas. Si un plano consta de varias hojas, todas deben pertenecer al mismo conjunto.

Presta atención a las indicaciones de modificaciones. Una revisión más reciente puede sustituir determinadas medidas o detalles. Esto no significa automáticamente que todo plano anterior sea incorrecto para todas las versiones ya entregadas. Lo determinante es su asignación al pedido concreto.

Comprende las diferentes vistas

La planta, el alzado lateral, el alzado frontal, la sección y la vista de detalle muestran información diferente. Una planta describe normalmente la disposición horizontal. Los alzados muestran alturas y contornos exteriores. Las secciones hacen visibles los componentes ocultos o la secuencia de capas. Los detalles ampliados explican uniones que no pueden representarse de forma inequívoca en la vista general.

Las líneas discontinuas pueden representar aristas ocultas. Las líneas auxiliares de cota, los ejes y los puntos de referencia no son componentes. Lee también las indicaciones sobre simetría, elementos repetidos y montaje en espejo. Un plano debe interpretarse siempre como un sistema completo, no como una recopilación de cifras aisladas.

Distingue entre las medidas del producto y las medidas de obra

La medida exterior del producto, la medida entre ejes, la medida de la cimentación y el espacio de trabajo necesario pueden diferir entre sí. Por ello, no traslades automáticamente una medida exterior a la cimentación. Las medidas de apertura, los voladizos, las zonas de drenaje y los accesos de montaje también deben considerarse por separado.

Guíate exclusivamente por los valores numéricos indicados. Un PDF en pantalla o una impresión pueden estar escalados. Medir con una regla o una herramienta en pantalla solo es admisible si el documento indica expresamente que está a escala, se ha comprobado la escala y no existe una cota prioritaria. En caso de duda, prevalece la medida indicada, no la proporción visual.

Documentación sobre cimentación y ubicación

La cimentación es la interfaz geométrica entre el terreno y el producto. Los errores de nivelación, posición o escuadría a menudo no pueden compensarse durante el montaje desplazando perfiles individuales. Por eso, lee conjuntamente las instrucciones de montaje y la documentación de la cimentación antes de iniciar movimientos de tierra, encofrados o fijaciones.

La guía sobre cimentaciones para pérgolas explica cuestiones clave de planificación. No obstante, son determinantes las indicaciones específicas del producto y las condiciones locales. Entre otros aspectos, debes comprobar:

• la ubicación y orientación en la parcela,
• la accesibilidad para el montaje y el mantenimiento posterior,
• la nivelación, la referencia de altura y las diagonales,
• la capacidad portante y las características del terreno,
• el drenaje y la prevención de acumulaciones de agua no deseadas,
• la posición de conducciones, conexiones y puntos de fijación,
• los requisitos constructivos y técnicos aplicables en el ámbito local.

En el caso de las saunas, también deben comprobarse los requisitos aplicables a las conexiones, el funcionamiento y la seguridad según la ubicación concreta y el equipamiento elegido. La sección de saunas sirve para elegir productos, pero no sustituye la documentación de planificación específica del pedido.

Recibe la entrega y comprueba las piezas

Planifica la comprobación de la mercancía como una fase de trabajo independiente. Compara la cantidad y la identificación de los bultos con la documentación de entrega disponible. Documenta de forma directa y trazable los daños visibles, los bultos que falten o los embalajes que presenten anomalías. Abre los embalajes de forma controlada para no dañar los componentes, las superficies ni las identificaciones.

Ordena los componentes por grupo de montaje y número de pieza. Los perfiles largos deben almacenarse de modo que no se deformen por puntos de apoyo inadecuados. El vidrio, las placas, los componentes de madera, los herrajes y los elementos de fijación requieren un almacenamiento temporal adecuado y seguro. Ten en cuenta las indicaciones incluidas.

Realiza la comprobación con la lista de piezas o de bultos, no solo con las fotos del producto. Anota las diferencias de cantidad con el número de posición exacto y toma fotografías claras. Encontrarás información general sobre prestaciones y condiciones en la sección Garantía ; para un caso concreto, ten preparados los datos correspondientes del pedido y la entrega.

Cómo utilizar eficazmente las instrucciones de montaje

Prepárate antes de realizar la primera unión

Lee las instrucciones completas al menos una vez. Determina qué herramientas, medios auxiliares, personas y zonas de trabajo seguras se requieren para cada paso. Comprueba la cimentación, los componentes y la documentación antes de realizar la primera unión permanente.

Prepara los tornillos y herrajes en recipientes identificados. No mezcles elementos de unión de aspecto similar. Protege las superficies revestidas del contacto con apoyos duros o sucios. Retira los materiales de protección únicamente en la fase prevista.

Respeta el orden de montaje

Las secuencias de montaje suelen tener en cuenta la accesibilidad, la alineación y la posterior incorporación de otros componentes. Un marco apretado definitivamente de forma prematura puede impedir ajustes posteriores. Omitir un soporte aparentemente pequeño puede obligar a desmontar de nuevo grupos de montaje más grandes.

Marca los pasos completados en una copia de trabajo. Detente si una ilustración no corresponde al grupo de montaje real. Comprueba entonces la denominación de la pieza, la orientación, los pasos anteriores y la versión del documento. Las fotografías de productos, por ejemplo, en artículos sobre invernaderos victorianos o invernaderos tipo orangerie, muestran diseño y uso, pero no un orden de montaje vinculante.

Comprueba los elementos de unión y los ajustes

Utiliza únicamente los elementos de unión indicados en el paso correspondiente. La longitud, la geometría de la cabeza, las arandelas y la posición pueden ser relevantes para la construcción. No aprietes de forma definitiva todas las uniones desde el principio si las instrucciones prevén primero un montaje sin apretar o una alineación posterior.

Durante el montaje, comprueba repetidamente la verticalidad, el nivel, la alineación, las diagonales y la uniformidad de las juntas. Si las desviaciones se detectan pronto, suele ser más fácil delimitar su causa. No utilices perforaciones adicionales, suplementos ni fuerza como corrección improvisada sin haber comprobado antes la asignación del producto, la geometría de la cimentación y la orientación de montaje.

Anna Koku Skola como secuencia de instalación continua

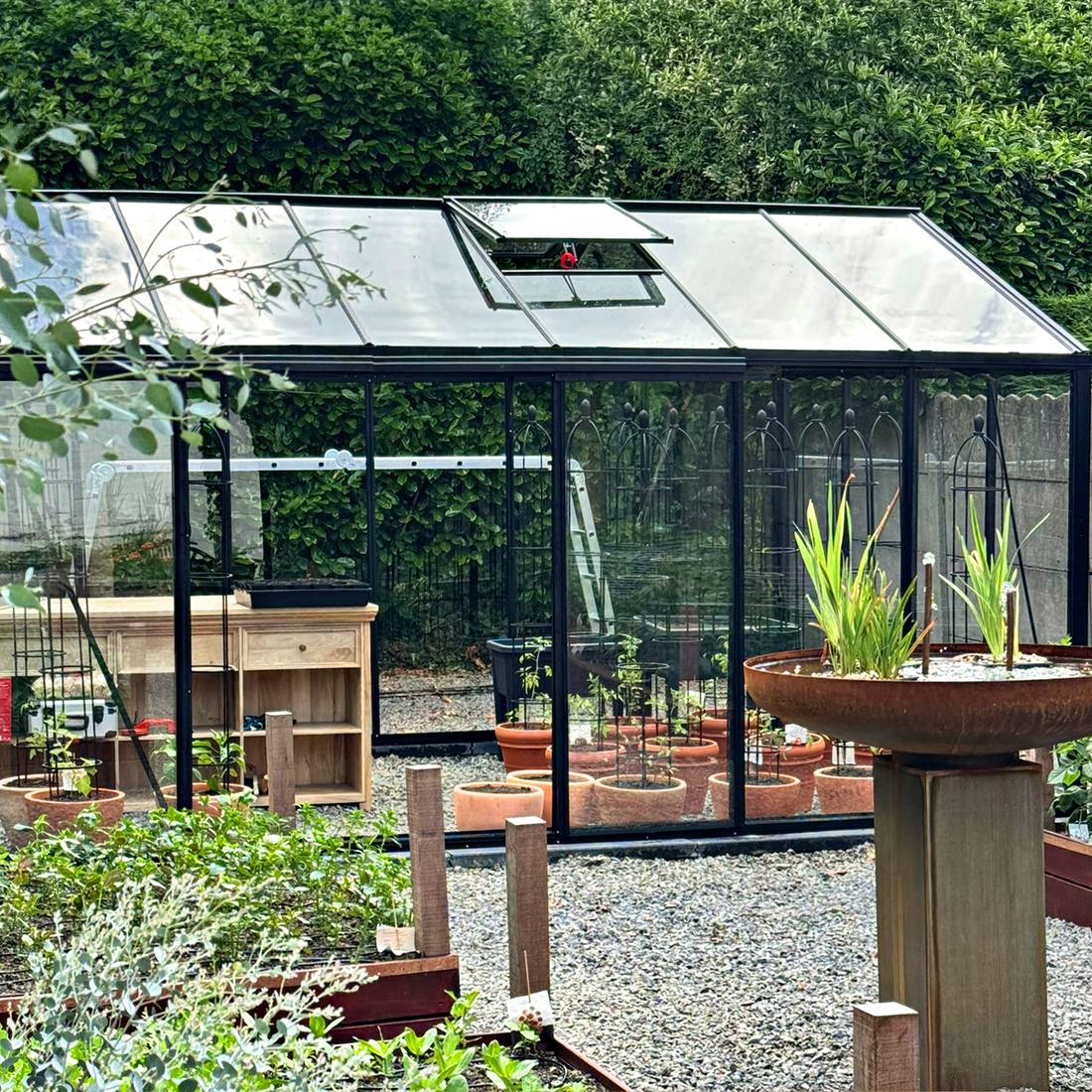

La secuencia de imágenes Anna Koku Skola debe interpretarse como la documentación de una única instalación. Las imágenes muestran fases consecutivas del mismo montaje, no proyectos independientes entre sí. Los cambios en los marcos visibles, el acristalamiento o el entorno de trabajo se deben al avance del montaje.

Esta secuencia facilita la comprensión espacial: desde la ubicación preparada, pasando por la estructura portante, hasta fases posteriores de acabado. Sin embargo, sigue siendo un complemento visual. De una fotografía no deben deducirse fijaciones ocultas, medidas exactas, pares de apriete ni el orden de los pasos intermedios no mostrados. Prevalece la documentación técnica asignada.

Control de la documentación durante el montaje

Si trabajan varias personas, debe quedar claro qué versión de los documentos está vigente. Una persona debe gestionar la documentación y registrar las modificaciones o cuestiones pendientes. Las impresiones obsoletas deben retirarse de la zona de trabajo o identificarse claramente.

Punto de control	Medida práctica
Versión del documento	Comparar el nombre de archivo, la revisión y la fecha antes de empezar
Distribución	Utilizar copias idénticas y aprobadas para todos los equipos de montaje
Desviación	Detener el trabajo en la sección afectada y documentar la causa
Modificación	Archivar de forma centralizada el nuevo documento e invalidar las copias antiguas
Registro	Guardar de forma ordenada las fotos, los valores de medición y las cuestiones pendientes

Este sencillo control de la documentación evita que un equipo trabaje con un plano antiguo mientras otro ya utiliza información actualizada.

Documentación de entrega y mantenimiento

Tras completar el montaje, no debes desechar la documentación. Será necesaria para el mantenimiento, la identificación de piezas de repuesto, ajustes posteriores y una transmisión segura a nuevos propietarios o usuarios. Guarda los originales digitales además de las copias de trabajo.

Una carpeta de entrega puede incluir el comprobante de pedido, los planos definitivos, las instrucciones de montaje, la documentación de accesorios, las indicaciones de cuidado, las desviaciones documentadas y fotografías de uniones ocultas. Añade la fecha de montaje y la denominación de la versión realmente instalada.

Para un invernadero, la página sobre el cuidado de un invernadero de aluminio es un complemento útil. También aportan conocimientos prácticos sobre el clima y el uso las guías sobre temperatura y humedad en el invernadero y sobre policarbonato y placas alveolares.

Información complementaria para la planificación y el uso

La documentación técnica responde a la pregunta de cómo preparar, montar y conservar la construcción concreta. No responde automáticamente a todas las cuestiones de elección o uso. Por ello, los artículos complementarios deben leerse por separado de la documentación de montaje vinculante.

Para planificar el uso de un invernadero, por ejemplo, las guías sobre el cultivo de lechuga en invernadero y el cultivo de pimientos y chiles ofrecen una orientación práctica. Si estás planificando una pérgola, encontrarás información sobre si una pérgola bioclimática con sistema de cubierta es adecuada. Encontrarás más temas resumidos en la sección de información útil .

Preguntas frecuentes

¿Dónde encuentro las instrucciones de montaje de Bloomcabin en España?

Utiliza la biblioteca de documentos incluida al principio de esta página. Busca mediante la denominación completa del modelo y la versión. Si la asignación no es inequívoca o falta una opción solicitada, debes solicitar la documentación adecuada antes de comenzar el montaje.

¿Puedo utilizar las instrucciones de un modelo Bloomcabin similar?

No, no como sustituto de las instrucciones correctas. Productos similares pueden tener perfiles, patrones de perforación, elementos de unión u órdenes de montaje distintos. Unas instrucciones ajenas solo pueden servir para formular una consulta; no pueden sustituir la documentación específica del pedido.

¿Qué debo hacer si las opciones solicitadas no aparecen en las instrucciones principales?

Comprueba si hay instrucciones independientes para el accesorio o una hoja complementaria. Asigna cada anexo al paso de montaje correspondiente. Si falta información o los documentos se contradicen, detén el trabajo en la parte afectada y solicita que se aclare qué documentación corresponde.

¿Debe estar terminada la cimentación antes de leer las instrucciones de montaje?

No. Debes leer previamente las instrucciones y todas las indicaciones sobre la cimentación. Solo así podrás integrar los puntos de fijación, las dimensiones exteriores, las referencias de altura, los accesos y las posibles conducciones en la planificación de la ubicación. Una cimentación ya ejecutada pero inadecuada puede requerir correcciones importantes.

¿Puedo tomar medidas de una visualización en pantalla?

No sin comprobar claramente la escala. Los navegadores, los programas PDF, los controladores de impresora y las pantallas pueden ampliar o reducir los planos. Utiliza las cotas indicadas. Solo los planos expresamente realizados a escala y emitidos de forma controlada pueden evaluarse conforme a la escala indicada.

¿Qué debo hacer si una pieza no encaja?

No apliques una fuerza excesiva ni modifiques la pieza de forma improvisada. Comprueba el número de pieza, la orientación, el lado de montaje, los pasos anteriores, la geometría de la cimentación y la versión de la documentación utilizada. Documenta la situación con fotografías generales y de detalle, así como con los números de posición relevantes.

¿Cómo comunico que falta una pieza o que está dañada?

Ten a mano el número de pedido, la denominación del producto, la identificación del bulto, el número de pieza y la cantidad necesaria. En caso de daños, añade fotografías claras del embalaje y del componente. Una comunicación precisa permite una mejor asignación que una descripción general como «falta un perfil».

¿Las fotos del producto sirven como instrucciones de montaje?

No. Las fotografías pueden mostrar el diseño o una fase de montaje, pero no permiten identificar de forma fiable las uniones ocultas, las medidas exactas ni los pasos intermedios. Además, el producto mostrado puede tener otro tamaño, opción o versión.

¿Pueden trabajar varios montadores con impresiones diferentes?

Solo si se puede demostrar que todas las impresiones corresponden a la misma versión aprobada. De lo contrario, existe el riesgo de seguir pasos de trabajo contradictorios. Designa a una persona responsable de la documentación y sustituye por completo las copias obsoletas.

¿Qué documentación debe conservarse tras la instalación?

Debes conservar, como mínimo, la identificación inequívoca del producto, la documentación definitiva de montaje y mantenimiento, los documentos de accesorios, los comprobantes de pedido relevantes y la documentación de detalles especiales de ejecución. Los documentos deben guardarse en un lugar seco, localizable y con una copia digital de seguridad.

¿Sustituyen las instrucciones de montaje una planificación técnica específica de la ubicación?

No. Las instrucciones de un producto no tienen en cuenta automáticamente el terreno, las condiciones locales de viento y nieve, los límites de la parcela, los edificios existentes, las conducciones ni los requisitos municipales. Si el proyecto requiere una evaluación profesional, administrativa o técnica, debe realizarse para la ubicación concreta.

Lista de comprobación final de la documentación

• El producto, el tamaño, la versión y las opciones coinciden con el pedido.
• Se han leído íntegramente las instrucciones de montaje vigentes.
• Los planos y las hojas complementarias corresponden de forma verificable al producto entregado.
• Los requisitos de cimentación y ubicación se han comprobado antes de la ejecución.
• Se han comprobado los bultos y las piezas individuales, y se han documentado las discrepancias.
• Todos los equipos de montaje utilizan la misma versión de los documentos.
• Las medidas se toman de las cotas indicadas y no de visualizaciones en pantalla no verificadas.
• Los problemas de encaje se comprueban; no se resuelven aplicando fuerza ni con modificaciones improvisadas.
• La documentación de cuidado, mantenimiento y accesorios se incorpora a la carpeta de entrega.
• Los originales digitales, los registros de trabajo y las fotografías claras permanecen localizables de forma permanente.

Una documentación correctamente gestionada reduce los malentendidos, hace que las decisiones sean trazables y acompaña todo el ciclo de vida del producto, desde el pedido y el montaje hasta el mantenimiento.
