Jak czytać wymiary szklarni i rysunki techniczne

Dowiedz się, jak odczytywać wymiary zewnętrzne, wysokości, podziały konstrukcji i położenie drzwi oraz jak przenieść rysunek szklarni na działkę bez kosztownych pomyłek.

Rysunek techniczny szklarni nie służy wyłącznie ekipie montażowej. Jest jednym z najważniejszych dokumentów dla osoby wybierającej model, przygotowującej fundament i planującej komunikację w ogrodzie. Pozwala sprawdzić, ile miejsca rzeczywiście zajmie konstrukcja, gdzie znajdą się drzwi, jaka będzie wysokość przy ścianach oraz czy wewnątrz zmieszczą się zaplanowane grządki, stoły i przejścia.

Największe błędy wynikają zwykle z pomieszania rozmiaru nominalnego z rzeczywistym obrysem, odczytania jednego wymiaru bez uwzględnienia punktów jego pomiaru albo przygotowania podstawy wyłącznie na podstawie skróconego opisu handlowego. Poniższy przewodnik pokazuje, jak analizować dokumentację krok po kroku i jakie informacje potwierdzić przed zamówieniem oraz rozpoczęciem prac.

Najpierw ustal, jaki rodzaj rysunku czytasz

Komplet dokumentacji może zawierać kilka rysunków przedstawiających tę samą szklarnię z różnych stron. Każdy odpowiada na inne pytania. Nie należy traktować pojedynczego widoku jako kompletnego planu wykonawczego.

• Rzut z góry przedstawia obrys, długość, szerokość, układ wejść oraz czasem podziały konstrukcyjne.
• Elewacja boczna pokazuje długość, rytm przęseł, wysokość okapu i rozmieszczenie otworów.
• Elewacja szczytowa ułatwia odczytanie szerokości, wysokości kalenicy, spadku połaci i położenia drzwi w ścianie szczytowej.
• Przekrój pokazuje relację między wnętrzem, dachem, profilem podstawy i fundamentem.
• Detal przedstawia konkretne połączenie, profil, kotwienie albo sposób osadzenia elementu.
• Rysunek złożeniowy identyfikuje części i ich wzajemne położenie podczas montażu.

Przed analizą sprawdź nazwę modelu, wariant, datę lub oznaczenie wersji dokumentu. Podobnie nazwane konstrukcje mogą różnić się długością, wejściem albo sposobem posadowienia. Przykładowe formy można porównać w działach szklarni i ogrodów zimowych, na stronie modelu klasycznej szklarni aluminiowej oraz przy bardziej rozbudowanej oranżerii Bloomcabin.

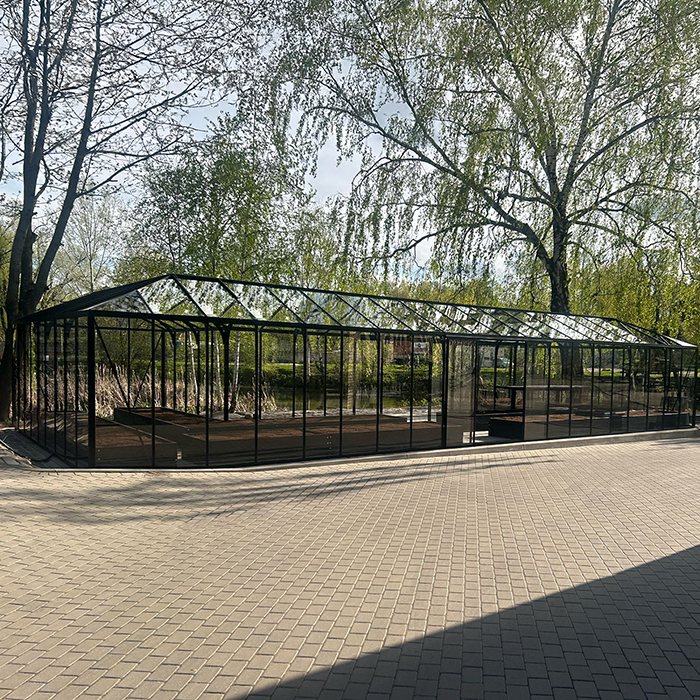

Zrozum podstawowe wymiary szklarni

Szerokość i długość całkowita

Szerokość jest zwykle odczytywana na ścianie szczytowej, a długość wzdłuż kalenicy. Kluczowe znaczenie mają jednak końce linii wymiarowej. Wymiar może odnosić się do zewnętrznych krawędzi profili, osi elementów, podstawy albo fundamentu. Liczba bez punktów odniesienia nie wystarcza do wykonania robót.

Sprawdź, czy poza wymiarem całkowitym podano ciąg wymiarów częściowych. Ich suma powinna odpowiadać wymiarowi całkowitemu, chyba że rysunek świadomie stosuje inne punkty bazowe. W konstrukcjach o planie prostokątnym analiza jest prosta. W modelach z przedsionkiem, skrzydłami lub kilkoma strefami każdy fragment trzeba rozpatrywać oddzielnie.

Wysokość okapu, kalenicy i wysokość całkowita

Wysokość okapu opisuje zwykle poziom, na którym ściana przechodzi w dach. Ma znaczenie przy ustawianiu regałów, prowadzeniu wysokich roślin i ocenie komfortu przy bocznych ścianach. Wysokość kalenicy dotyczy najwyższej części dachu, natomiast wysokość całkowita może obejmować także element wystający ponad zasadniczy profil. Terminologię należy zawsze sprawdzić w legendzie danego rysunku.

Ustal również poziom początkowy pomiaru. Wysokość liczona od górnej powierzchni fundamentu nie jest tym samym co od istniejącego terenu. Podniesiona podmurówka lub cokół zmieni rzeczywistą wysokość obiektu nad ogrodem, stopień przy wejściu i relację z ogrodzeniem lub okapem sąsiedniego budynku.

Wymiary drzwi

Na dokumentacji mogą występować wymiary skrzydła, otworu konstrukcyjnego albo światła przejścia. Dla użytkownika najważniejsza jest wolna szerokość i wysokość po otwarciu drzwi. Warto je porównać z szerokością taczki, wózka, stołów i największego wyposażenia, które ma być wniesione do środka.

Sprawdź kierunek przesuwania lub otwierania, położenie progu oraz to, czy symbol drzwi pokazano na rzucie oglądanym z góry, od zewnątrz czy od środka. Jeżeli nie jest to jednoznaczne, potwierdź konfigurację przed przygotowaniem ścieżki i fundamentu.

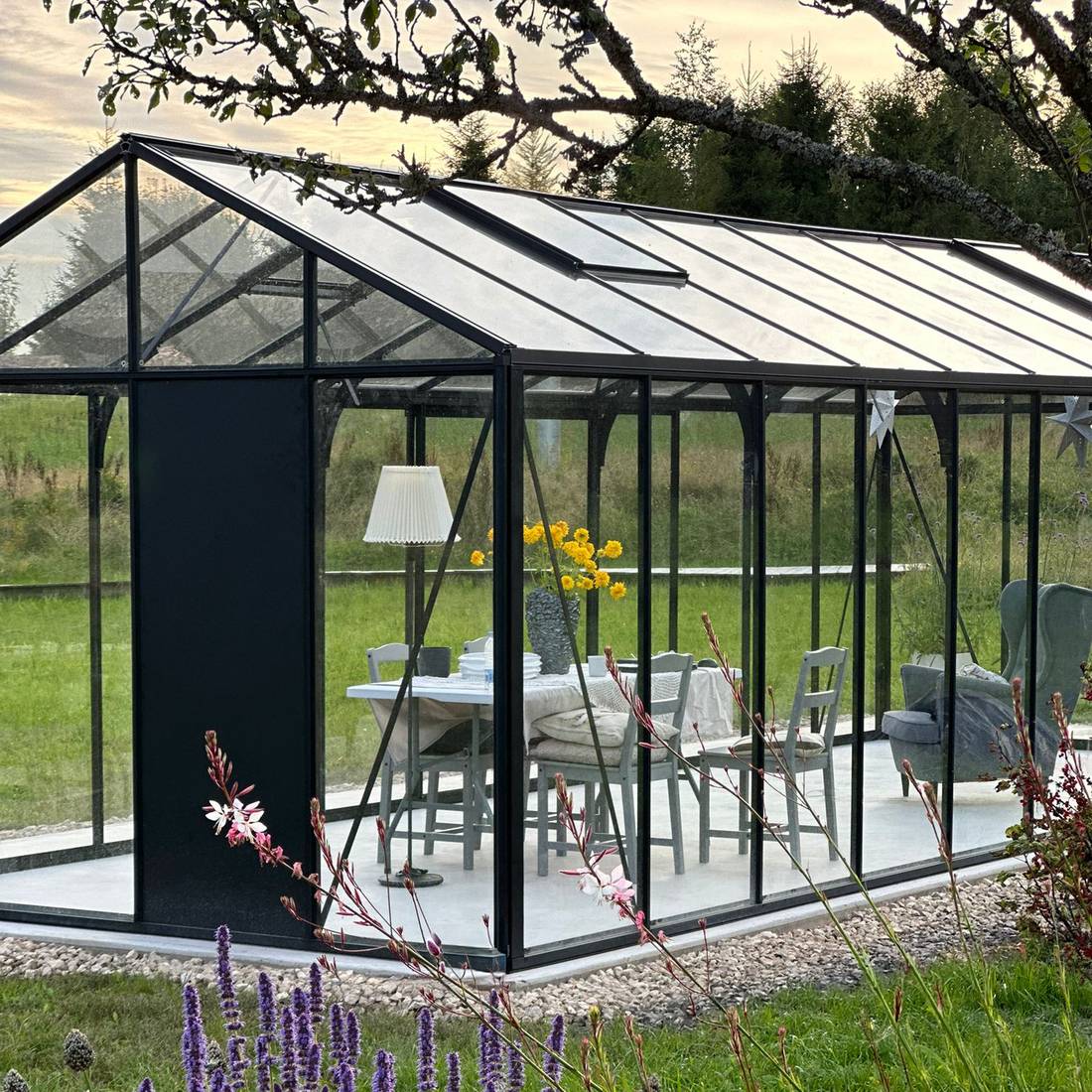

Rozstaw przęseł i podziały paneli

Elewacje szklarni są podzielone słupkami, krokwiami i panelami. Podziały te nie muszą oznaczać równych odcinków, zwłaszcza przy narożnikach, drzwiach i segmentach specjalnych. Rozstaw przęseł pomaga zrozumieć, gdzie wypadną elementy nośne, ale nie powinien być samodzielnie przeliczany na wymiar fundamentu.

Rytm profili ma także znaczenie we wnętrzu. Regał albo grządka mogą kolidować z drzwiami, zastrzałem lub elementem wentylacyjnym, mimo że mieszczą się w ogólnej szerokości. Informacje o różnicach między materiałami osłonowymi omawia również poradnik o poliwęglanie do szklarni.

Poznaj język linii wymiarowych

Linia wymiarowa ma zakończenia wskazujące dokładne punkty pomiaru. Cieńsze linie pomocnicze prowadzą od obiektu do wymiaru. Symbole osi oznaczają środki elementów, a oznaczenia poziomów mogą wskazywać wysokości względem przyjętego punktu zerowego. Skróty i symbole należy odczytywać wyłącznie według legendy konkretnego dokumentu.

Element dokumentacji	Co należy sprawdzić	Typowe ryzyko
Wymiar całkowity	Początek i koniec linii	Pomylenie obrysu z osią profili
Wymiar częściowy	Strefę, której dotyczy	Założenie równych przęseł
Poziom wysokościowy	Przyjęty punkt zerowy	Liczenie od gruntu zamiast fundamentu
Linia przerywana	Znaczenie według legendy	Uznanie elementu ukrytego za krawędź obrysu
Symbol drzwi	Stronę i sposób otwierania	Przygotowanie dojścia po złej stronie

Nie mierz ekranu ani wydrukowanej strony

Rysunek wyświetlony w przeglądarce, umieszczony na stronie produktu albo wydrukowany z opcją „dopasuj do strony” może być powiększony lub pomniejszony. Nawet dokument z podaną skalą przestaje zachowywać skalę po zmianie formatu wydruku. Zawsze korzystaj z zapisanych liczb. Nie wyznaczaj wymiarów linijką na monitorze ani na przypadkowym wydruku.

Za każdym razem kontroluj jednostki

Na jednej dokumentacji mogą pojawić się milimetry, centymetry lub metry. W detalach najczęściej stosuje się mniejsze jednostki niż w planie sytuacyjnym. Nie zakładaj jednostki na podstawie samej wielkości liczby. Zapisz wszystkie wartości robocze w jednym systemie i oznacz jednostkę przy każdej notatce. Pozwala to uniknąć błędów przy przekazywaniu wymiarów wykonawcy.

Rozmiar nominalny, rzeczywisty obrys i użyteczna przestrzeń

Nazwa rozmiaru bywa wygodnym, zaokrąglonym określeniem wariantu. Nie musi odpowiadać dokładnemu wymiarowi zewnętrznemu. Rzeczywisty obrys opisuje miejsce zajmowane przez konstrukcję na poziomie wskazanym w dokumentacji, natomiast przestrzeń użytkowa jest jeszcze inną wartością: pomniejszają ją profile, drzwi, zastrzały i wyposażenie.

Dla planowania zakupu rozdziel trzy pytania:

1. Jaki jest maksymalny zewnętrzny obrys konstrukcji?
2. Jakie wymiary i tolerancje musi mieć przygotowana podstawa?
3. Ile pozostanie wolnego miejsca wewnątrz po montażu wyposażenia?

Nie wyprowadzaj jednego wyniku z drugiego przez proste odejmowanie szerokości profilu. Geometria narożników i połączenie z podstawą mogą być bardziej złożone. Dane konkretnego wariantu należy odczytać z właściwego rysunku, jak w przypadku osobnej strony Classic Plus 385. Ogólne informacje materiałowe znajdziesz natomiast w opracowaniu o szklarniach i ogrodach zimowych z aluminium.

Złożony rzut czytaj jako układ oddzielnych stref

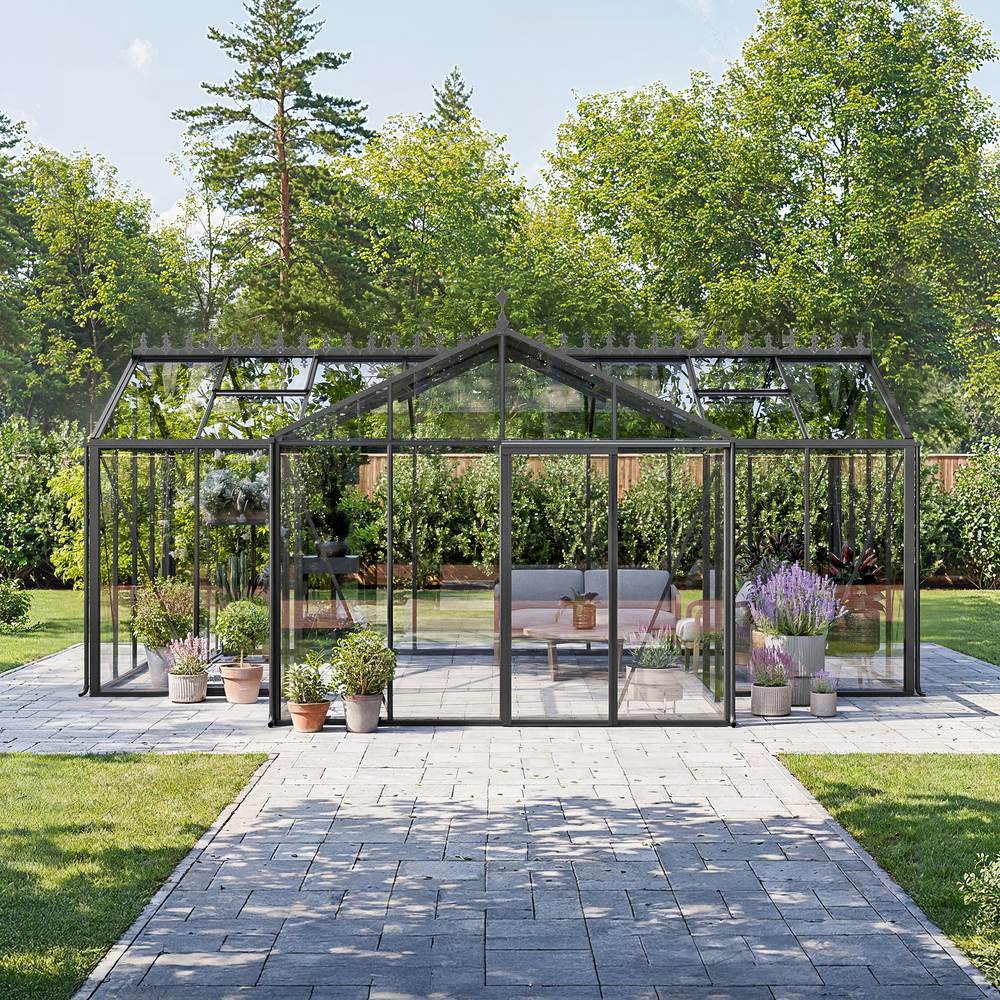

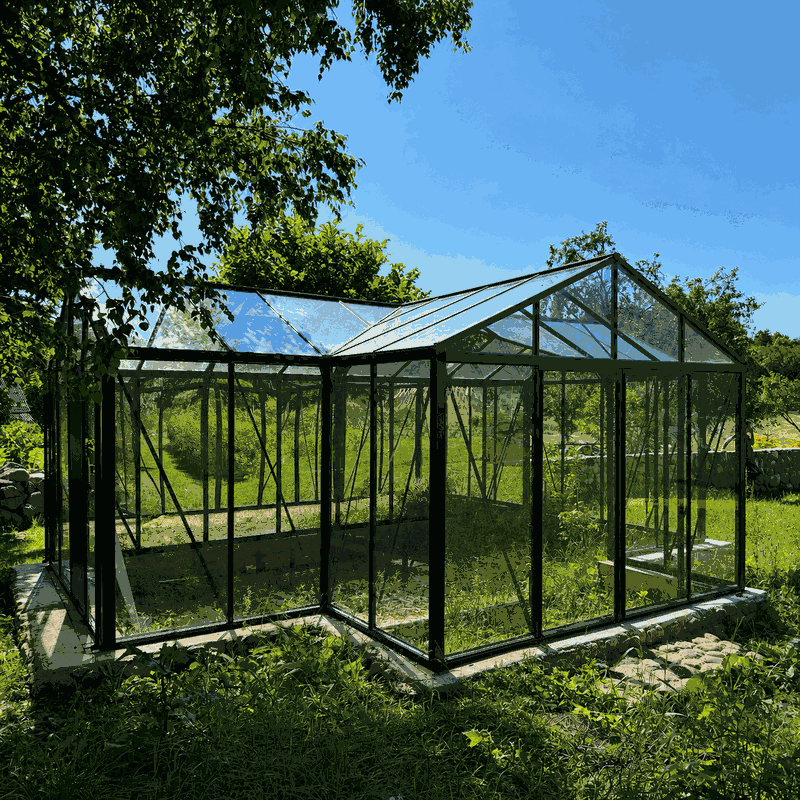

Szklarnia w kształcie litery T, konstrukcja z przedsionkiem albo rozbudowana oranżeria nie powinna być analizowana jak jeden duży prostokąt. Podziel plan na korpus główny, skrzydła, łącznik i strefę wejściową. Dla każdej części zaznacz szerokość, długość, oś oraz miejsce połączenia.

Następnie sprawdź wymiary kontrolne całego układu. Dwa prostokąty mogą być poprawne osobno, lecz przesunięte względem siebie. Zwróć uwagę na uskoki, narożniki wewnętrzne i kierunek odpływu wody. Przy projektowaniu większej przestrzeni pomocne będzie także omówienie, jak dobierać rozmiar i projekt oranżerii szklarniowej.

Przenieś rysunek na plan działki

Najpierw nanieś obrys na aktualny plan miejsca. Uwzględnij budynki, granice działki, ogrodzenia, drzewa, skarpy, studzienki, przewody i inne przeszkody. Przed pracami należy ustalić faktyczny przebieg instalacji podziemnych. Wymagane odległości i formalności zależą od lokalizacji oraz aktualnych przepisów, dlatego trzeba je sprawdzić dla konkretnej inwestycji. Punktem wyjścia może być materiał o tym, czy szklarnia lub pergola wymaga pozwolenia w Polsce, ale przed realizacją należy zweryfikować obowiązujące wymagania lokalne.

Wyznacz stronę wejścia i realny przebieg ścieżki. Weź pod uwagę otwieranie bramy, dojazd taczką, koszenie, spływ wody oraz dostęp do mycia i konserwacji. Dobrze zaplanowana lokalizacja wspiera też późniejszą uprawę i kontrolę warunków, w tym temperatury i wilgotności w szklarni.

Sprawdź więcej niż cztery narożniki

Cztery paliki nie pokażą szerokości dojścia ani kolizji dachu z gałęzią lub okapem. Wyznacz osie, całą linię ścian, położenie drzwi oraz najbardziej wystające punkty. Zmierz poziomy terenu w kilku miejscach. Pozornie płaski ogród może mieć spadek istotny dla wykonania podstawy.

W prostokątnym układzie porównaj boki i przekątne, lecz nie poprzestawaj na przekątnych. Równoległość, poziom, kąty i wymiary w punktach podparcia również muszą być poprawne. Szczegóły przygotowania zawsze powinny odpowiadać dokumentacji danego modelu.

W ciasnym miejscu wykonaj makietę w skali 1:1

Obrys można zaznaczyć sznurkiem, taśmą lub łatami. Zaznacz także drzwi, środkowe przejście i planowane stoły. Ustaw pionową tyczkę odpowiadającą wysokości okapu i kalenicy, aby ocenić bryłę. Taka prosta próba ujawnia kolizje, których nie widać na płaskim planie.

Rysunki szklarni przyściennych

W konstrukcji przyściennej istnieją dwa układy wymagające wzajemnego dopasowania: szklarnia i budynek. Należy sprawdzić szerokość i długość obrysu, wysokość połączenia z elewacją, najwyższy punkt dachu, położenie drzwi oraz detale mocowania i uszczelnienia. Ściana powinna zostać oceniona pod kątem geometrii, stanu i przydatności do przewidzianego mocowania przez właściwą osobę.

Rynna, parapet, cokół, ocieplenie, oprawa oświetleniowa lub rura spustowa mogą wejść w obrys. Pomiar „od ściany” trzeba wykonać od powierzchni wskazanej na rysunku, a nie od najbardziej dogodnego punktu. Nie wolno zakładać, że ściana jest idealnie pionowa i prosta. Podobne zasady porównywania układów przedstawia poradnik pergola przyścienna czy wolnostojąca.

Wnętrze planuj na podstawie wymiarów w świetle

Po potwierdzeniu konstrukcji narysuj wyposażenie wewnątrz rzeczywistego wolnego obrysu. Uwzględnij szerokość przejścia, dostęp do roślin, otwieranie drzwi i okien, miejsce na konewki oraz możliwość wniesienia większych przedmiotów. Nie opieraj układu na samej nominalnej szerokości szklarni.

Najpierw zaplanuj komunikację, potem stałe grządki i stoły, a na końcu wyposażenie ruchome. Zastanów się, co będzie uprawiane i jak często trzeba będzie docierać do każdej strefy. Innego układu może wymagać intensywna uprawa sałaty, a innego prowadzenie wysokich roślin czy sezonowa uprawa bazylii w szklarni.

Korzystaj z instrukcji we właściwej kolejności

Dokumenty mają różne funkcje. Strona produktu pomaga wybrać wariant, rysunek wymiarowy służy do kontroli miejsca, dokumentacja podstawy określa wymagania związane z posadowieniem, a instrukcja montażu prowadzi przez składanie elementów. Warunki gwarancyjne i zasady konserwacji są osobnymi materiałami.

1. Potwierdź dokładną nazwę i wariant zamawianej konstrukcji.
2. Przeczytaj rysunek wymiarowy oraz wszystkie uwagi i legendę.
3. Sprawdź dokument dotyczący podstawy lub fundamentu.
4. Porównaj przygotowane miejsce z wymiarami kontrolnymi.
5. Przed rozpakowaniem i montażem przeczytaj aktualną instrukcję w całości.
6. Zachowaj dokumenty zamówienia, instrukcje i oznaczenia części.

Nie należy automatycznie przenosić rozwiązań między różnymi konstrukcjami. Nawet przydatny przewodnik po fundamencie pergoli nie zastępuje dokumentacji podstawy szklarni. Podobnie strona o wymiarach pergoli aluminiowych może uczyć sposobu planowania przestrzeni, ale nie określa wymiarów innego produktu.

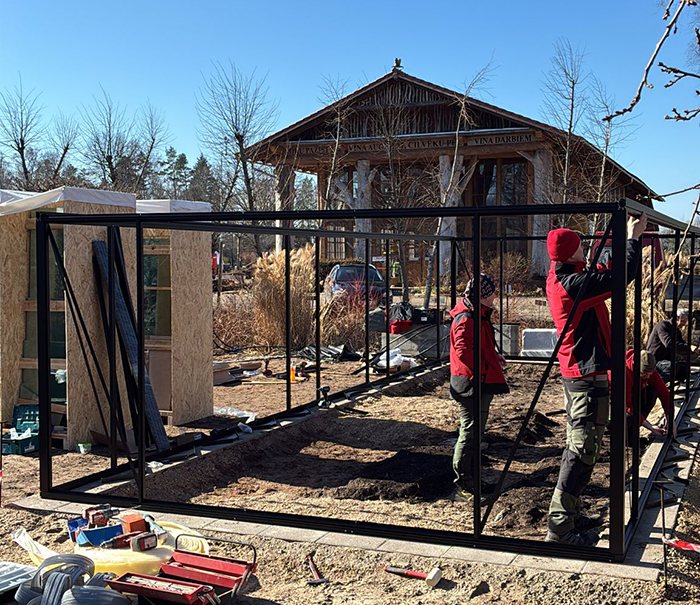

Kontrola przed odbiorem i montażem

Jeszcze przed dostawą upewnij się, że dojazd, miejsce składowania i obszar pracy odpowiadają warunkom konkretnego zamówienia. Zapoznaj się z informacjami jak zamówić oraz z warunkami zakupu i dostawy.

Przed rozpoczęciem montażu wykonaj kontrolę dokumentów:

• zgodność modelu, wariantu i konfiguracji drzwi;
• zgodność rysunku podstawy z dostarczoną konstrukcją;
• wymiary, poziom i kąty przygotowanego posadowienia;
• dostępność wszystkich paczek i identyfikowalność oznaczeń;
• brak widocznych uszkodzeń wymagających zgłoszenia;
• zgodność warunków miejsca z instrukcją montażu.

Nie modyfikuj samodzielnie profili ani podstawy w celu skompensowania błędu wymiarowego. Najpierw ustal przyczynę rozbieżności. W razie wątpliwości skorzystaj z formularza kontaktu.

Najczęstsze błędy podczas czytania rysunków

• Budowa według nazwy rozmiaru. Rozmiar nominalny nie jest automatycznie wymiarem wykonawczym.
• Pomiar grafiki linijką. Widok na ekranie lub wydruk może nie zachowywać skali.
• Pominięcie jednostek. Błąd konwersji może całkowicie zmienić podstawę.
• Uwzględnienie tylko obrysu. Potrzebne jest miejsce na wejście, montaż i konserwację.
• Założenie idealnie płaskiego terenu. Poziomy należy zmierzyć, a nie oceniać wzrokowo.
• Pomylenie wymiaru otworu z przejściem. Skrzydło i profile mogą ograniczać wolną przestrzeń.
• Analiza złożonego planu jako prostokąta. Każde skrzydło i łącznik wymagają osobnej kontroli.
• Użycie instrukcji innego wariantu. Podobny wygląd nie potwierdza zgodności dokumentacji.
• Brak planu konserwacji. Wokół konstrukcji powinien pozostać praktyczny dostęp zgodny z warunkami miejsca.

Po montażu należy przestrzegać właściwych zaleceń dotyczących utrzymania aluminiowej szklarni.

Pytania do rozstrzygnięcia przed zatwierdzeniem układu

• Czy rysunek dotyczy dokładnie zamawianego modelu i wariantu?
• Czy podane wartości są zewnętrzne, osiowe, fundamentowe czy mierzone w świetle?
• Od jakiego poziomu liczona jest wysokość?
• Gdzie znajdują się drzwi i jak działają?
• Czy wyposażenie mieści się w wolnej przestrzeni wewnętrznej?
• Czy pozostaje dostęp do montażu, mycia i konserwacji?
• Czy uwzględniono spadek terenu, odwodnienie i instalacje podziemne?
• Czy podstawa odpowiada aktualnej dokumentacji?
• Czy wymagania lokalne i formalne zostały sprawdzone?
• Kto potwierdzi ewentualną rozbieżność między dokumentami?

Dodatkowe informacje można znaleźć w dziale Przydatne oraz w zestawieniu najczęściej zadawanych pytań o szklarniach aluminiowych.

Najczęściej zadawane pytania

Czy podane wymiary szklarni są wymiarami wewnętrznymi czy zewnętrznymi?

Nie ma jednej zasady dla wszystkich dokumentów. Najczęściej główny obrys opisuje wymiar zewnętrzny, ale może być mierzony na określonym poziomie albo do wybranych krawędzi. Wymiary wewnętrzne powinny być opisane jako wymiary w świetle lub użytkowe. Zawsze sprawdź zakończenia linii i legendę.

Czy mogę wykonać fundament według wymiarów ze strony produktu?

Nie należy rozpoczynać fundamentu wyłącznie na podstawie skróconej informacji handlowej. Potrzebny jest aktualny rysunek przeznaczony dla konkretnego modelu, wariantu i sposobu posadowienia. Przed wykonaniem prac potwierdź także poziomy, przekątne oraz wymagane punkty podparcia i kotwienia.

Dlaczego rozmiar nominalny różni się od rysunku technicznego?

Rozmiar nominalny ułatwia identyfikację wariantu i może być wartością zaokrągloną. Rysunek techniczny przedstawia dokładniejsze wartości odnoszące się do wskazanych punktów konstrukcji. Do planowania miejsca i podstawy używa się wymiarów właściwej dokumentacji, a nie samej nazwy rozmiaru.

Co oznacza określenie „rysunek nie jest wykonany w skali”?

Oznacza, że proporcji grafiki nie wolno używać do pomiarów. Element narysowany jako szerszy nie musi mieć większego rzeczywistego wymiaru. Obowiązują wyłącznie zapisane wartości, symbole i uwagi.

Jak rozpoznać, po której stronie znajdują się drzwi?

Porównaj rzut z elewacją, znajdź oznaczenie strony widoku i symbol sposobu otwierania. Ustal, czy rysunek pokazuje obiekt od zewnątrz, od wewnątrz czy z góry. Jeśli konfiguracja nadal jest niejednoznaczna, należy ją potwierdzić przed zamówieniem i wykonaniem dojścia.

Jakie wymiary są najważniejsze w szklarni przyściennej?

Oprócz długości i wysięgu trzeba znać wysokość połączenia ze ścianą, najwyższy punkt dachu, poziom podstawy oraz położenie mocowań. Należy też zinwentaryzować cokół, ocieplenie, rynny, parapety i inne elementy elewacji.

Ile dodatkowego miejsca pozostawić wokół szklarni?

Nie istnieje jeden uniwersalny odstęp. Powinien umożliwiać bezpieczny montaż, otwarcie drzwi, mycie, konserwację, odprowadzenie wody i wygodną komunikację. Trzeba również uwzględnić granice działki i lokalne wymagania, które należy sprawdzić dla konkretnej lokalizacji.

Czy równe przekątne potwierdzają poprawność fundamentu?

Równe przekątne są ważną kontrolą prostokąta, ale nie potwierdzają wszystkiego. Fundament może mieć równe przekątne, a jednocześnie niewłaściwą długość, szerokość, poziom lub położenie punktów podparcia. Wszystkie wymiary trzeba sprawdzić łącznie.

Który dokument obowiązuje, jeśli dwa wymiary są niespójne?

Nie wybieraj samodzielnie wygodniejszej wartości. Sprawdź numer wersji, model i przeznaczenie obu dokumentów, a następnie poproś sprzedawcę lub producenta o pisemne wyjaśnienie. Prace należy wstrzymać do czasu jednoznacznego potwierdzenia.

Gdzie sprawdzić informacje o gwarancji i konserwacji?

Warunki ochrony i obowiązki użytkownika należy sprawdzić na stronie Gwarancja oraz w instrukcjach właściwych dla produktu. Dokumenty warto przeczytać przed montażem, ponieważ sposób przygotowania, użytkowania i utrzymania konstrukcji może mieć znaczenie.

Końcowa kontrola rysunku

Przed zatwierdzeniem lokalizacji wykonaj ostatnie porównanie: nazwa produktu, wersja rysunku, jednostki, obrys zewnętrzny, poziom podstawy, wysokość całkowita, drzwi, strefa montażowa i plan wnętrza. Dla konstrukcji złożonej skontroluj osobno każdy segment oraz ich wspólne osie. Dla modelu przyściennego porównaj dokumentację z dokładnym pomiarem elewacji.

Najbezpieczniejsza zasada jest prosta: opis handlowy pomaga wybrać szklarnię, ale przygotowanie miejsca powinno opierać się na potwierdzonej dokumentacji konkretnego wariantu. Jeżeli linia, symbol lub wymiar pozostają niejasne, wyjaśnij je przed wykonaniem fundamentu. Kilka minut dodatkowej kontroli jest znacznie łatwiejsze niż poprawianie gotowej podstawy.
