Przygotowanie instalacji elektrycznej do pergoli z napędem

Praktyczny przewodnik po przygotowaniu zasilania, tras przewodów, sterowania i oświetlenia w pergoli z napędzanymi lamelami. Pomaga skoordynować wybór konstrukcji, prace fundamentowe, montaż oraz końcowe podłączenie elektryczne.

Pergola z napędzanymi lamelami jest jednocześnie konstrukcją ogrodową i urządzeniem wymagającym prawidłowo przygotowanego zasilania. Dlatego instalacji elektrycznej nie warto traktować jako dodatku wykonywanego po zakończeniu montażu. Położenie słupów, sposób mocowania, odprowadzanie wody, przebieg przewodów, lokalizacja sterownika i układ oświetlenia powinny zostać zaplanowane jako jeden system.

Poniższe informacje pomagają przygotować inwestycję i skoordynować pracę dostawcy pergoli, wykonawcy podłoża, montera oraz elektryka. Nie zastępują dokumentacji konkretnego modelu ani projektu instalacji. Napięcie urządzeń, wymagane zabezpieczenia, przekroje przewodów i dopuszczalne miejsca połączeń należy zawsze potwierdzić w aktualnej dokumentacji oraz z osobą posiadającą kwalifikacje odpowiednie do wykonania prac.

Co wymaga zasilania w pergoli z napędem?

Podstawowym odbiornikiem jest silnik poruszający lamelami dachowymi. Zależnie od konfiguracji zasilania mogą wymagać także sterownik, odbiornik pilota, oświetlenie, czujniki pogodowe oraz dodatkowe wyposażenie. Nie należy zakładać, że wszystkie elementy pracują przy tym samym napięciu albo mogą być podłączone bezpośrednio do jednego przewodu.

• Napęd lameli: otwiera, ustawia i zamyka dach zgodnie z poleceniem użytkownika.
• Układ sterowania: odbiera polecenia z pilota, przycisku ściennego lub innego kompatybilnego interfejsu.
• Oświetlenie: może wymagać osobnego zasilacza, sterownika lub obwodu.
• Czujniki i akcesoria: ich obecność oraz sposób zasilania zależą od wybranego systemu.

Przed rozpoczęciem prac warto ustalić, czy wybrana jest pergola bioklimatyczna Bloomcabin, konstrukcja klasyczna czy inny wariant. Pomocne jest również porównanie opisane na stronie Pergola bioklimatyczna czy klasyczna?.

Informacje do potwierdzenia przed wykonaniem instalacji

Elektryk nie powinien przygotowywać zakończenia przewodu wyłącznie na podstawie ogólnego rzutu tarasu. Potrzebuje dokumentacji konkretnego wariantu pergoli i uzgodnionego miejsca wejścia instalacji. Przed wykonaniem bruzd, przepustów albo nawierzchni należy potwierdzić:

• model, konfigurację i orientację pergoli;
• położenie słupa lub części konstrukcji przewidzianej dla instalacji;
• lokalizację silnika, sterownika, zasilacza i punktów serwisowych;
• wymagane napięcie oraz parametry zasilania każdego elementu;
• rodzaj sterowania i planowane oświetlenie;
• czy przewody są dostarczane z urządzeniem, czy przygotowywane na miejscu;
• warunki prowadzenia kabli na zewnątrz i przez elementy budynku;
• dostęp potrzebny do późniejszego przeglądu lub wymiany podzespołów.

Różnice pomiędzy wariantami można wstępnie przeanalizować w zestawieniu pergoli Bloomcabin. Ostateczną podstawą wykonania instalacji pozostaje jednak dokumentacja dołączona do zamówionego zestawu.

Zaplanuj pergolę i instalację jako jeden system na działce

Plan sytuacyjny powinien obejmować nie tylko obrys dachu, ale także fundamenty, mocowania, spadki nawierzchni, odpływy, instalacje podziemne i trasę doprowadzenia energii. Wyprowadzenie kabla w środku miejsca przeznaczonego na kotwę słupa może uniemożliwić prawidłowy montaż. Podobny problem powstaje, gdy przepust koliduje z odpływem wody albo znajduje się po niewłaściwej stronie konstrukcji.

Dobrym rozwiązaniem roboczym jest jeden zwymiarowany rysunek, zaakceptowany przez wykonawcę podłoża, montera i elektryka. Należy na nim oznaczyć osie słupów, strefy mocowań, planowane wejście przewodu, rozdzielnicę zasilającą, sterowanie ścienne oraz lampy. Jeżeli projekt jest częścią większej aranżacji, można przejrzeć dział Szklarnie i ogrody zimowe oraz dostępne domki ogrodowe, aby uniknąć późniejszych kolizji komunikacyjnych i instalacyjnych.

Trasy elektryczne w pergoli wolnostojącej i przyściennej

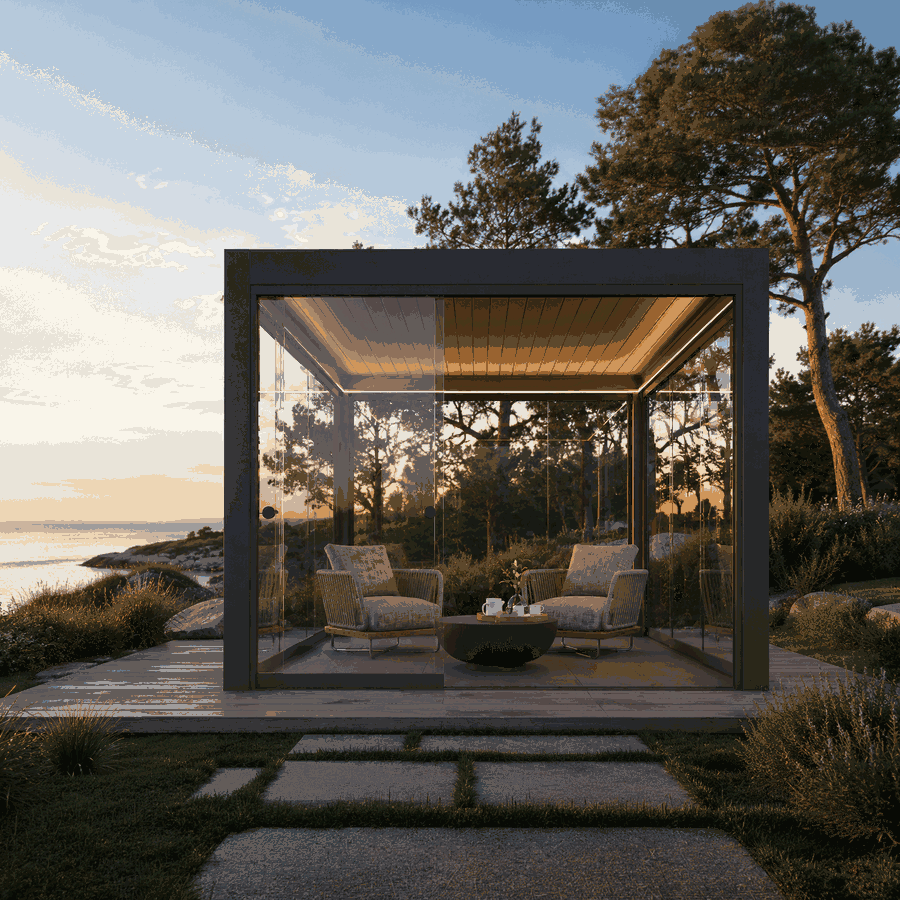

Pergola wolnostojąca

W konstrukcji wolnostojącej zasilanie najczęściej trzeba doprowadzić przez teren lub nawierzchnię tarasu do uzgodnionego słupa. Trasę podziemną należy zaprojektować odpowiednio do warunków miejsca, rodzaju podłoża i lokalnych wymagań. Przepust powinien kończyć się dokładnie tam, gdzie przewiduje go dokumentacja montażowa, a jednocześnie nie może osłabiać fundamentu ani kolidować z mocowaniem.

Wybierając wolnostojącą pergolę Bloomcabin, trzeba uwzględnić drogę przewodu od budynku do konstrukcji. Przed zamknięciem wykopu warto udokumentować trasę na zdjęciach i nanieść ją na plan. Ułatwi to późniejsze prace ogrodowe.

Pergola przyścienna

Wariant przyścienny może pozwolić na doprowadzenie instalacji z wnętrza budynku, ale przejście przez elewację wymaga starannego uszczelnienia i koordynacji z izolacją. Trzeba też sprawdzić, czy w miejscu wiercenia nie przebiegają inne instalacje oraz czy konstrukcja pergoli nie zasłoni punktu wymagającego dostępu.

Położenie przyłącza zależy od strony montażu napędu i układu konstrukcji. Informacje pomagające wybrać wariant zawiera poradnik Pergola przyścienna czy wolnostojąca?. Dostępne konfiguracje można następnie sprawdzić w kategorii pergoli przyściennych Bloomcabin oraz na stronie wybranego wariantu Bloomcabin Pergola.

Planowanie zasilania i obwodów

Obwód powinien być oceniony przez elektryka na podstawie faktycznych odbiorników, długości trasy, sposobu ułożenia, warunków zewnętrznych i dokumentacji producenta. Nie należy dobierać przewodu ani zabezpieczeń na podstawie wyglądu kabla dostarczonego z urządzeniem. Trzeba również potwierdzić sposób odłączania zasilania na potrzeby serwisu.

Element	Co należy ustalić	Dlaczego jest to ważne
Napęd lameli	Napięcie, pobór, miejsce połączenia	Zapobiega zastosowaniu niezgodnego zasilania
Sterownik	Lokalizacja i wymagany dostęp	Umożliwia konfigurację i serwis
Oświetlenie	Moc, sposób regulacji, zasilacz	Pozwala dobrać obwód do pełnego układu
Akcesoria	Kompatybilność i sposób sterowania	Ogranicza późniejsze przeróbki

Istniejące gniazdo tarasowe nie jest automatycznie właściwym źródłem zasilania. Elektryk powinien sprawdzić jego obwód, stan, zabezpieczenia, obciążenie i przydatność do stałej instalacji zewnętrznej. Wymagania obowiązujące w konkretnej lokalizacji muszą zostać zweryfikowane przed wykonaniem prac.

Prawidłowe oddzielenie przewodów zasilających i sterujących

Przewody o różnych funkcjach nie powinny być prowadzone lub łączone przypadkowo. Okablowanie sieciowe, obwody niskonapięciowe i przewody sygnałowe muszą zostać rozmieszczone zgodnie z dokumentacją urządzeń i zasadami dotyczącymi danej instalacji. Dotyczy to również puszek, przepustów i wejść do profili.

Nie należy wykorzystywać wnętrza rynny ani kanału odprowadzającego wodę jako trasy kablowej. Przewód przechodzący przez metalowy element wymaga rozwiązania chroniącego go przed uszkodzeniem krawędzią, ruchem konstrukcji i wilgocią. Wszystkie połączenia powinny znajdować się w miejscach do tego przeznaczonych i dostępnych do kontroli.

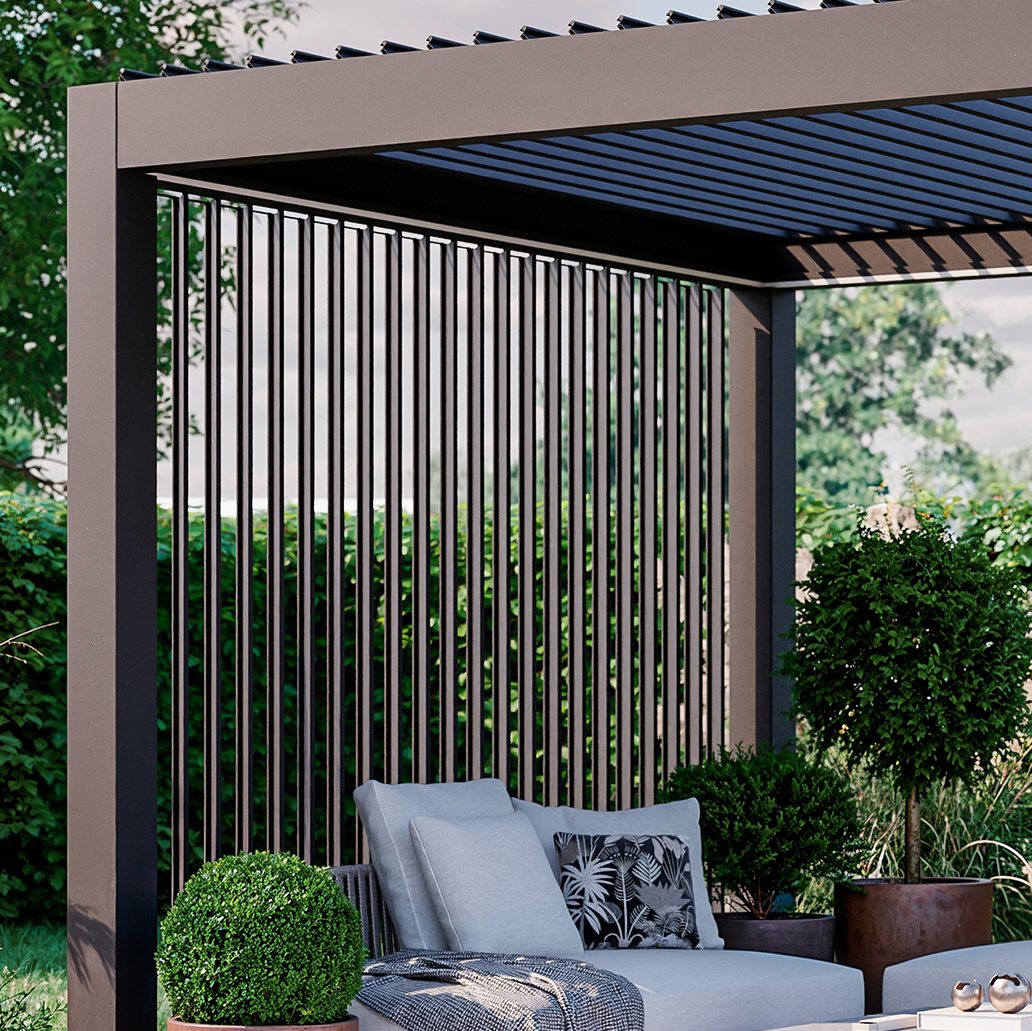

Położenie silnika i sterownika lameli

Dokładne położenie silnika wynika z konstrukcji zamówionego modelu. Nie powinno się go zmieniać bez potwierdzenia zgodności takiej modyfikacji. Przed montażem należy zidentyfikować stronę napędu, drogę przewodu oraz miejsce na sterownik lub odbiornik. Jeśli urządzenie wymaga wentylacji albo przestrzeni serwisowej, nie wolno zamykać go trwale w zabudowie.

Sterownik powinien być chroniony zgodnie z wymaganiami producenta, a zarazem osiągalny bez demontażu dużej części pergoli. Warto zostawić czytelne oznaczenia przewodów. Ogólne odpowiedzi dotyczące konstrukcji zawiera strona często zadawanych pytań o pergole aluminiowe.

Planowanie oświetlenia pergoli

Oświetlenie należy planować według sposobu użytkowania przestrzeni, a nie wyłącznie według symetrii dachu. Innego światła wymaga stół, innego przejście, a jeszcze innego strefa wypoczynkowa. Trzeba również ograniczyć olśnienie osób siedzących i odbicia w przyszłych przeszkleniach.

Pytania przed wyborem układu oświetlenia

• Czy potrzebne jest światło ogólne, robocze, dekoracyjne, czy połączenie tych funkcji?
• Gdzie będą ustawione stół, grill, meble i ciągi komunikacyjne?
• Czy oświetlenie ma być ściemniane lub podzielone na strefy?
• Gdzie znajdzie się zasilacz i czy pozostanie dostępny?
• Czy sterowanie ma działać z pilota, przycisku, czy obu tych miejsc?
• Czy planowane szkło może powodować odbicia?

Przed dodaniem opraw należy potwierdzić ich przeznaczenie do warunków montażu oraz zgodność z systemem pergoli. Nie wolno wiercić profili na podstawie przypuszczeń, ponieważ można uszkodzić kanał konstrukcyjny, odpływ lub przewód. Kontekst wyboru dachu opisuje materiał czy pergola bioklimatyczna jest warta ceny.

Przygotowanie pod przyszłe akcesoria bez zbędnej rozbudowy

Rozsądna rezerwa oznacza przewidzenie możliwych tras i miejsca technicznego, a nie instalowanie przypadkowych przewodów „na wszelki wypadek”. Pusty przepust z linką pilotującą może ułatwić późniejszą modernizację, jeśli jego przebieg i zakończenia są poprawne. Należy jednak zdecydować, jakie akcesoria są realnie planowane: dodatkowe światło, czujnik, przeszklenie, osłona czy ogrzewanie przeznaczone do takiej przestrzeni.

Jeżeli w przyszłości mają pojawić się ściany, warto wcześniej przeczytać porównanie przesuwnych i stałych ścian szklanych. Skrzydła, prowadnice i profile nie mogą kolidować z przyciskami, puszkami ani przewodami.

Kolejność instalacji

1. Wybór konfiguracji: ustalenie typu, orientacji, napędu, sterowania i oświetlenia.
2. Weryfikacja formalna: sprawdzenie wymagań właściwych dla lokalizacji. Pomocnym punktem wyjścia jest materiał czy pergola wymaga pozwolenia w Polsce.
3. Plan koordynacyjny: naniesienie fundamentów, odpływów i wszystkich tras.
4. Przygotowanie podłoża: wykonanie uzgodnionych przepustów bez kolizji z kotwami.
5. Doprowadzenie instalacji: wykonanie przez elektryka z pozostawieniem bezpiecznie zakończonych przewodów.
6. Montaż konstrukcji: przeprowadzenie kabli tylko przewidzianymi trasami.
7. Połączenie urządzeń: zgodnie ze schematem dostarczonego zestawu.
8. Uruchomienie i odbiór: test napędu, sterowania, światła i odłączania zasilania.

Nie należy zasilać napędu przed mechanicznym zakończeniem montażu i potwierdzeniem, że lamele mogą poruszać się bez przeszkód.

Lista kontrolna na dzień dostawy i przed montażem

• Dokumentacja i potwierdzenie zamówionej konfiguracji są dostępne na miejscu.
• Orientacja pergoli oraz strona napędu zgadzają się z planem.
• Podłoże jest gotowe, a położenie mocowań zostało sprawdzone.
• Przepusty są drożne, oznaczone i nie kończą się w strefie kotew.
• Przewody są zabezpieczone przed uszkodzeniem i przypadkowym dotknięciem.
• Elektryk wie, gdzie ma nastąpić końcowe podłączenie.
• Zapewniono dostęp do sterownika i zasilacza.
• Ustalono odpowiedzialność za testy oraz przekazanie instalacji użytkownikowi.

Warunki związane z zamówieniem warto sprawdzić przed dostawą na stronie Warunki Zakupu i Dostawy. W razie niejasności dotyczących konfiguracji należy skorzystać z formularza Kontakt przed wykonaniem nieodwracalnych prac.

Uruchomienie silnika, sterowania i oświetlenia

Odbiór powinien odbywać się metodycznie. Najpierw sprawdza się zgodność połączeń i możliwość bezpiecznego ruchu lameli, a dopiero potem uruchamia napęd. Należy przetestować pełny zakres pracy, reakcję na zatrzymanie, wszystkie nadajniki i przyciski oraz każdą strefę oświetlenia. Funkcje automatyczne testuje się zgodnie z instrukcją konkretnego systemu.

Użytkownik powinien otrzymać informację, jak odłączyć zasilanie, jak reagować na nietypowy dźwięk i gdzie znajdują się elementy serwisowe. Warto zapisać ustawienia, oznaczenia obwodów oraz wynik odbioru. Nie należy wielokrotnie ponawiać ruchu, gdy lamele są zablokowane przez lód, przedmiot lub błąd mechaniczny. Warunki zimowe szerzej omawia poradnik pergola zimą: śnieg, mróz, lód i wiatr.

Konserwacja i rozwiązywanie problemów

Regularnie należy oglądać dostępne przewody, osłony, przepusty i puszki pod kątem uszkodzeń, poluzowania lub śladów wilgoci. Odpływy powinny pozostawać drożne, ponieważ gromadząca się woda może oddziaływać na elementy, które normalnie nie są na nią narażone. Sposób czyszczenia aluminium powinien być zgodny z instrukcją; praktyczne zasady zawiera także materiał o utrzymaniu konstrukcji aluminiowej.

Jeśli napęd nie działa, najpierw należy zatrzymać próby i sprawdzić, czy ruchu nie blokuje przeszkoda. Następnie można skontrolować dostępne użytkownikowi elementy zgodnie z instrukcją: zasilanie, stan pilota i sposób obsługi. Nie należy otwierać obudów ani wykonywać pomiarów przy instalacji pod napięciem bez odpowiednich kwalifikacji. Powtarzające się zadziałanie zabezpieczenia, zapach przegrzania, ślady wody lub uszkodzony przewód wymagają odłączenia układu i wezwania właściwego specjalisty.

Koordynacja pergoli z innymi konstrukcjami Bloomcabin

Pergola może sąsiadować ze szklarnią, domkiem ogrodowym albo oranżerią, ale każda konstrukcja potrzebuje własnej analizy fundamentów, odwodnienia i instalacji. Nie należy prowadzić przewodów w sposób utrudniający dostęp serwisowy lub późniejszą rozbudowę. Inspiracji dotyczących większych założeń dostarcza przewodnik o planowaniu oranżerii szklarniowej.

Przy porównywaniu materiałów pomocny może być artykuł pergola aluminiowa a drewniana. Pełniejszy przegląd rozwiązań zawiera strona Bloomcabin Pergola, natomiast dodatkowe materiały planistyczne zebrano w dziale Przydatne. Informacje o firmie można znaleźć na stronie O nas.

Najczęściej zadawane pytania

Czy elektryk może przygotować zasilanie przed dostawą pergoli?

Tak, pod warunkiem że otrzyma aktualną dokumentację zamówionego wariantu, zwymiarowany plan oraz potwierdzenie strony napędu i punktu wejścia przewodu. Bez tych danych bezpieczniej przygotować uzgodniony przepust niż kończyć kabel w przypuszczalnym miejscu.

Czy można użyć istniejącego gniazda zewnętrznego?

Nie można tego założyć bez kontroli. Elektryk powinien ocenić obwód, zabezpieczenia, stan gniazda, obciążenie oraz zgodność rozwiązania ze sposobem podłączenia wymaganym przez urządzenia pergoli.

Czy każda pergola lamelowa ma silnik o takim samym napięciu?

Nie. Parametry zależą od zastosowanego napędu i układu sterowania. Napięcie trzeba odczytać z dokumentacji konkretnego zestawu, a nie z opisu podobnego modelu lub wcześniejszej realizacji.

Czy silnik i oświetlenie powinny korzystać z jednego obwodu?

Decyzja zależy od konfiguracji, łącznego obciążenia, sposobu sterowania i wymagań instalacyjnych. Osobne sterowanie nie zawsze oznacza osobny obwód, a wspólna obsługa nie przesądza o wspólnym zasilaniu. Rozwiązanie powinien dobrać elektryk.

Czy przewody można ukryć wewnątrz słupa pergoli?

Tylko wtedy, gdy dany profil i trasa są do tego przewidziane. Przewód nie może kolidować z mocowaniem, odpływem ani ruchomymi częściami. Nie należy samodzielnie wiercić dodatkowych otworów bez potwierdzenia ich dopuszczalności.

Czy oświetlenie można dodać po montażu?

Często jest to możliwe, lecz może wymagać widocznej trasy przewodu albo częściowego demontażu. Znacznie łatwiej wcześniej przewidzieć zasilanie, dostępne miejsce na zasilacz i kompatybilny sposób sterowania.

Gdzie zamontować sterownik ścienny?

Powinien być wygodnie dostępny, chroniony zgodnie z wymaganiami urządzenia i umieszczony poza kolizją z drzwiami, szkłem oraz wyposażeniem. Z miejsca obsługi najlepiej widzieć ruchome lamele i przestrzeń pod dachem.

Czy można sterować pergolą, gdy nie znajduje się w polu widzenia?

Techniczna możliwość zdalnego wydania polecenia nie oznacza, że zawsze jest to właściwe. Przed ruchem należy upewnić się, że w mechanizmie nie ma przeszkód, lodu ani osób wykonujących prace. Obowiązują zasady z instrukcji systemu sterowania.

Co się zmieni po późniejszym dodaniu ścian szklanych?

Przeszklenia mogą zmienić dostęp do sterowników, przebieg tras i odbicia światła. Prowadnice nie powinny zasłaniać puszek ani utrudniać serwisu. Plan ścian warto uwzględnić już podczas wyznaczania obwodów oświetlenia.

Kto powinien wykonać końcowe podłączenie?

Prace wymagające kwalifikacji powinny zostać wykonane przez odpowiednią osobę zgodnie z dokumentacją oraz wymaganiami obowiązującymi w miejscu instalacji. Monter konstrukcji i elektryk muszą uzgodnić granicę swoich zadań przed uruchomieniem.

Jakie dokumenty należy zachować?

Warto zachować instrukcje, schematy, potwierdzenie konfiguracji, oznaczenia urządzeń, zdjęcia ukrytych tras, dane wykonawców oraz dokumentację odbioru. Przydatne są także dowód zakupu i warunki opisane na stronie Gwarancja.

Co zrobić, jeżeli dokumentacja nie zgadza się z przygotowaną instalacją?

Należy przerwać podłączanie i wyjaśnić rozbieżność przed wierceniem, przedłużaniem przewodów lub zmianą położenia urządzeń. Pierwszeństwo ma potwierdzona dokumentacja dostarczonego zestawu. Korektę powinny uzgodnić strony odpowiedzialne za pergolę i instalację.

Końcowa lista planistyczna

• Wybrano konkretny typ i orientację pergoli.
• Potwierdzono położenie napędu, sterownika i zasilacza.
• Elektryk otrzymał dokumentację właściwego zestawu.
• Trasa nie koliduje z fundamentami, kotwami, rynnami ani odpływami.
• Oddzielono funkcje przewodów zgodnie z wymaganiami systemu.
• Zaplanowano oświetlenie według sposobu użytkowania tarasu.
• Przewidziano dostęp serwisowy i bezpieczne odłączenie zasilania.
• Uwzględniono możliwe szklenie oraz inne realne akcesoria.
• Ustalono kolejność prac i odpowiedzialność wykonawców.
• Po uruchomieniu zapisano ustawienia, oznaczono obwody i zachowano dokumenty.

Dobrze przygotowana instalacja nie polega na ukryciu jak największej liczby przewodów. Jej celem jest zgodne z dokumentacją zasilanie, bezkolizyjny montaż, czytelny podział funkcji i możliwość późniejszego serwisowania. Warto podejmować decyzje po wyborze konkretnej pergoli, ale przed wykonaniem fundamentów i gotowej nawierzchni.
