Samsetningarleiðbeiningar, tækniteikningar og vörugögn

Hagnýt leiðsögn um val og notkun samsetningarhandbóka, tækniteikninga, grunnupplýsinga og afhendingargagna fyrir gróðurhús, pergólur og útigufuböð.

Rétt vörugögn eru jafn mikilvæg og rétt verkfæri. Samsetningarhandbók sýnir yfirleitt röð aðgerða, en tækniteikningar, hlutalistar, grunnupplýsingar og skjöl um aukabúnað svara öðrum spurningum. Með því að skoða allt skjalasafnið áður en vinna hefst má minnka hættu á rangri staðsetningu, misskilningi á málum og óþarfa endurvinnu.

Þetta skiptir sérstaklega máli á Íslandi. Vindur, frost, vatnsrennsli og breytilegt veður geta haft áhrif á undirbúning vinnusvæðis og verkáætlun. Skjölin útskýra vöruna, en staðbundnar aðstæður þarf alltaf að meta sérstaklega. Athuga skal gildandi reglur, leyfisþörf og kröfur viðkomandi sveitarfélags áður en ráðist er í framkvæmdir.

Hvaða gögn geta fylgt Bloomcabin-vöru?

Skjalasafn vöru getur samanstaðið af fleiri en einu skjali. Umfangið ræðst meðal annars af vöruflokki, gerð, stærð, útfærslu og þeim aukahlutum sem pantaðir eru. Ekki skal gera ráð fyrir að eitt almennt PDF-skjal nái yfir alla pöntunina.

• Samsetningarhandbók: sýnir ráðlagða vinnuröð, tengingar og uppbyggingu.
• Tækniteikning: sýnir mál, útlínur, staðsetningu hluta eða ákveðin tengisvæði.
• Grunn- eða festingaupplýsingar: hjálpa við skipulag undirstöðu og staðsetningu vörunnar.
• Hlutalisti: auðveldar móttökuskoðun, flokkun og auðkenningu íhluta.
• Viðbótarleiðbeiningar: geta átt við hurðir, glugga, þaklausnir, skyggingu eða annan aukabúnað.
• Notkunar- og viðhaldsgögn: eiga að varðveitast eftir að samsetningu lýkur.

Áður en skjöl eru notuð skal staðfesta að þau eigi við vöruna sem var raunverulega pöntuð. Almennar upplýsingar um álgróðurhús og garðskýli, viðargróðurhús og garðskýli og gufuböð geta hjálpað við að greina á milli vöruflokka, en koma ekki í stað gerðarsértækra leiðbeininga.

Gögn sem þarf að skoða áður en keypt er

Best er að hefja skjalaskoðun áður en pöntun er staðfest. Tækniteikning getur sýnt hvort ytri mál, hurðarop og aðgengissvæði samræmast fyrirhuguðum stað. Jafnframt þarf að athuga hvort nægt rými sé til samsetningar, viðhalds, þrifa og öruggrar umferðar umhverfis mannvirkið.

Berið teikninguna saman við raunverulegar mælingar á lóðinni. Skoðið halla, jarðveg, frárennsli, nálæg tré, þakbrúnir, girðingar og mögulega snjósöfnun. Við veggtengda pergólu þarf einnig að meta burðarvirki byggingar og mögulegar lagnir áður en festingar eru ákveðnar. Samanburðurinn veggpergóla eða frístandandi pergóla útskýrir grundvallarmun þessara lausna.

Lesið einnig hvernig á að panta, innkaupa- og afhendingarskilmála og reglur um breytingar og afpöntun pantana. Þannig liggur fyrir hvaða útfærsla er í pöntuninni áður en undirstaða eða annað óafturkræft verk hefst.

Tengið hverja handbók við nákvæmlega rétta vöru

Líkar vörur geta haft ólíka festingu, hlutaskiptingu eða samsetningarröð. Mismunur sem virðist lítill á mynd getur því skipt miklu í uppsetningu. Ekki nota leiðbeiningar fyrir aðra stærð, eldri útgáfu eða skylda gerð nema skjalið segi skýrt að hún falli undir sömu handbók.

Þetta á einnig við innan sama vöruflokks. Til dæmis eru Thermowood tunnugufubað HC 150 og Thermowood tunnugufubað HC 180 aðskildar vörur. Heiti vörunnar eitt og sér nægir ekki alltaf; skoða þarf alla auðkenningu pöntunar og skjals.

Hvernig rétt skjalasett er auðkennt

Safnið saman pöntunarstaðfestingu, pakkamerkingum og þeim skjölum sem afhent eru. Berið upplýsingarnar saman áður en umbúðir eru fjarlægðar að fullu eða íhlutum dreift um vinnusvæðið.

1. Staðfestið fullt vöruheiti, gerð og stærð samkvæmt pöntun.
2. Athugið dagsetningu, útgáfunúmer eða aðra útgáfumerkingu skjals, ef hún er til staðar.
3. Lesið hvaða útfærslur handbókin tekur til og hvaða útfærslur eru undanskildar.
4. Berið myndir af prófílum, tengjum og götum saman við afhenta hluti án þess að þvinga þá saman.
5. Finnið sérskjöl fyrir aukabúnað og ákvarðið hvar þau tengjast aðalröðinni.
6. Ef ósamræmi finnst skal stöðva viðkomandi verkþátt og hafa samband í gegnum tengiliðasíðu Bloomcabin.

Geymið eldri eða óstaðfest skjöl aðskilin frá virka skjalasettinu. Skýrt merkt aðaleintak kemur í veg fyrir að tveir uppsetningaraðilar vinni eftir mismunandi útgáfum.

Hvernig tækniteikning er lesin

Byrjið á auðkenningu teikningarinnar

Lesið fyrst titilreit, heiti, dagsetningu og útgáfumerkingu, ef slíkar upplýsingar koma fram. Athugið hvort teikningin lýsi heildarvöru, grunni, einstökum íhlut eða valbúnaði. Örvar, tákn og athugasemdir geta verið jafn mikilvægar og tölurnar sjálfar.

Ekki ganga út frá því að skjámynd eða útprentun sé í réttum mælikvarða. Skjáforrit og prentarar geta stækkað eða minnkað skjal. Skráð mál hafa forgang fram yfir mælingu með reglustiku á blaðinu.

Skiljið hvert sjónarhorn

Grunnmynd sýnir vöruna ofan frá, framhlið sýnir hana beint að framan og hliðarmynd sýnir dýpt eða halla. Sneiðmynd getur útskýrt tengingu sem sést ekki utan frá. Stækkuð smámynd sýnir oft tiltekna festingu, en er ekki endilega í sama kvarða og aðalmyndin.

Fylgið framlengingarlínum að réttu málsetningunni. Athugið hvort mál er gefið milli ystu brúna, miðlína, gata eða festipunkta. Fyrir pergólur er gagnlegt að kynna sér almenn mál pergóla úr áli, en nota síðan aðeins teikningu réttrar gerðar við endanlega staðsetningu.

Aðgreinið vörumál og mælingar á staðnum

Vörumál lýsa vörunni. Staðarmælingar lýsa lóðinni, undirstöðunni og aðliggjandi mannvirkjum. Þessar tölur þurfa að vera skráðar aðskildar svo ekki sé ruglað saman raunmáli, fyrirhuguðu máli og málsetningu teikningar.

Atriði	Hvað á að staðfesta
Ytri mál	Heildarpláss og fjarlægð frá hindrunum.
Festipunktar	Staðsetningu samkvæmt réttri grunn- eða festingarteikningu.
Hornalínur	Hvort ferhyrnd undirstaða sé rétt vinkluð.
Hæðir	Halla, þrep og fyrirhugað vatnsrennsli.
Opnanir	Óhindraða notkun hurða, glugga og hreyfanlegra hluta.

Skjöl um undirstöðu og undirbúning staðar

Undirstaðan þarf að vera skipulögð út frá réttri vöru, staðháttum og viðeigandi faglegu mati. Handbók fyrir yfirbyggingu er ekki sjálfkrafa fullnægjandi grunnteikning. Fyrir pergólur má byrja á leiðbeiningum um undirstöður pergóla, en staðbundin jarðvegs-, frost- og vindskilyrði þarf að meta sérstaklega.

Veljið stað þar sem unnt er að stýra yfirborðsvatni frá mannvirkinu. Athugið hvort leysingarvatn, hálka eða snjór geti safnast við inngang. Á opnum og vindasömum stað þarf verkáætlunin einnig að gera ráð fyrir tímabundinni stöðvun þegar veður hentar ekki til meðhöndlunar stórra ramma, glerja eða platna.

Áður en grafið, borað eða fest er skal kanna lagnir og aðstæður í undirlagi. Leyfi eða samþykki geta verið nauðsynleg eftir staðsetningu og umfangi. Lesa má almenna umfjöllun um leyfisþörf fyrir gróðurhús eða pergólu á Íslandi, en staðfesting frá viðkomandi yfirvöldum gildir fyrir hvert verkefni.

Móttaka sendingar og talning hluta

Skipuleggið öruggt og þurrt svæði fyrir móttöku. Skoðið umbúðir áður en þær eru opnaðar og skráið sýnilegar skemmdir. Takið skýrar myndir af umbúðum, merkingum og viðkomandi hlut ef eitthvað virðist vanta eða vera skemmt.

1. Berið fjölda eininga saman við afhendingargögn.
2. Finnið hlutalistann sem tilheyrir réttu vörunni.
3. Flokkið langa prófíla, stutta hluti, festingar og viðkvæma fleti aðskilið.
4. Haldið merkimiðum og hlutnúmerum sýnilegum meðan talning fer fram.
5. Opnið ekki alla poka samtímis; smáhlutir líkjast oft hver öðrum.
6. Skráið frávik áður en samsetning heldur áfram.

Færið ekki gler, plötur eða langa burðarhluta í hvassviðri. Notið hreint og stöðugt undirlag svo íhlutir bogni ekki, rispist eða blotni að óþörfu.

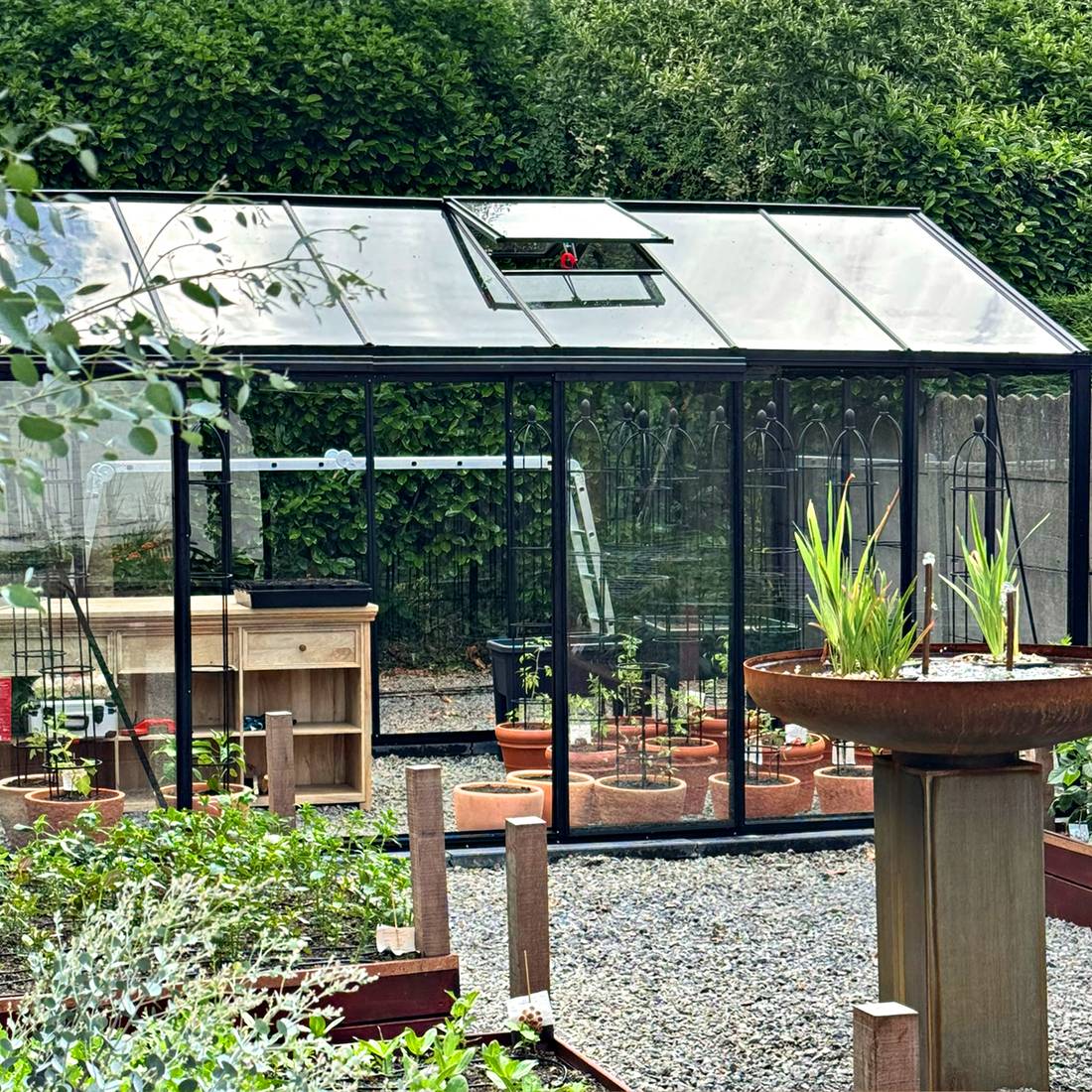

Árangursrík notkun samsetningarhandbókar

Undirbúningur fyrir fyrstu tengingu

Lesið alla handbókina einu sinni áður en samsetning hefst. Merkið skref þar sem fleiri en einn þarf að halda hlutum, þar sem aukabúnaður tengist eða þar sem aðgangur lokast síðar. Leggið fram verkfæri sem handbókin tilgreinir og notið viðeigandi persónuhlífar.

Berið leiðbeiningarnar saman við alla pakkana. Ef pöntunin inniheldur sérstaka útfærslu, til dæmis aðra þaklausn eða aukahlut, skal finna viðbótarskjalið áður en aðalgrind er fullkláruð.

Fylgið uppgefinni röð

Samsetningarröðin er hluti af leiðbeiningunum, ekki aðeins tillaga um þægilega vinnu. Festing sem er aðgengileg í einu skrefi getur orðið lokuð í því næsta. Hluti sem á að vera lauslega festur getur þurft að hreyfast meðan grind er rétt af.

Ljúkið einu skrefi, berið niðurstöðuna saman við myndina og staðfestið stefnu hluta áður en haldið er áfram. Verið sérstaklega vakandi fyrir spegluðum hægri og vinstri hlutum, innan- og utanhlið og efri og neðri brún.

Festingar og lokastilling

Haldið skrúfum, boltum, róm og skinnum í merktum ílátum. Veljið festingu eftir hlutnúmeri og mynd, ekki aðeins eftir útliti. Ekki skipta út festingum að eigin mati eða bora ný göt nema staðfest leiðbeining heimili það.

Herðið samkvæmt þeirri röð og þeim fyrirmælum sem eiga við. Of snemmbær fullherðing getur komið í veg fyrir að grind verði rétt af. Þvingið aldrei íhlut á sinn stað. Ef göt eða brúnir standast ekki á skal athuga undanfarið skref, stefnu hlutans, hornalínur og hvort röng festing hafi verið notuð.

Anna Koku Skola sem ein uppsetningarröð

Ef gögn, myndir eða athugasemdir eru merkt Anna Koku Skola skal lesa þau sem eina samfellda uppsetningarröð. Þau eiga ekki að vera túlkuð sem safn óskyldra framkvæmda. Röðin nýtist best þegar hvert stig er tengt við það næsta: staðfesting skjala, undirbúningur vinnusvæðis, móttaka hluta, uppbygging, afrétting, frágangur og lokaskoðun.

Þegar einungis ein mynd úr röðinni er skoðuð getur vantað mikilvægt samhengi. Tímabundin stoð, óhert festing eða ófrágenginn hluti kann að vera eðlilegur á millistigi en ekki við lok verks. Berið því alltaf einstaka sýn við handbókina og heildarröðina. Ljósmyndir sýna framvindu; þær koma ekki í stað málsettra teikninga eða skriflegra fyrirmæla.

Skjalastýring meðan á uppsetningu stendur

Tilnefnið eitt virkt aðaleintak handbókarinnar. Skráið á það hvaða skrefum er lokið og hvaða atriði bíða staðfestingar. Ef stafrænt eintak er notað þarf skjárinn að vera læsilegur án þess að skjöl séu klippt eða sjálfkrafa aðlöguð þannig að smáatriði hverfi.

• Geymið skjölin varin gegn regni og óhreinindum.
• Merkið útprentaðar síður með sömu útgáfu.
• Skiptið út úreltum síðum hjá öllum sem vinna verkið.
• Skráið frávik, myndir og samskipti á einum stað.
• Ekki breyta tækniteikningu þannig að upprunalegar upplýsingar glatist.

Afhendingar- og viðhaldsgögn

Að lokinni samsetningu skal gera lokaskoðun með handbókina við hönd. Prófið hreyfanlega hluti án þess að beita afli, fjarlægið tímabundnar stoðir samkvæmt leiðbeiningum og staðfestið að frárennsli sé óhindrað. Geymið pöntunargögn, handbækur, teikningar, upplýsingar um aukabúnað og ljósmyndir af uppsetningu saman.

Skjölin eiga að fylgja vörunni ef eigandi eða umsjónaraðili breytist. Þau auðvelda síðar þrif, viðhald, varahlutagreiningu og örugga undirbúningsvinnu fyrir breytingar. Kynnið ykkur jafnframt gildandi ábyrgðarupplýsingar og varðveitið gögn sem kunna að skipta máli.

Fyrir gufubað þurfa skjöl um sjálfa bygginguna og skjöl um búnað að vera aðgreind. Rafmagnsvinna og önnur sérhæfð tenging skal unnin í samræmi við gildandi staðbundnar kröfur og af réttum fagaðila þar sem þess er krafist.

Tengt lesefni um skipulag og notkun

Vörugögn svara tæknilegum spurningum, en frekari lestur getur hjálpað við val og daglega notkun. Fyrir gróðurhús má skoða algengar spurningar um gróðurhús úr áli, upplýsingar um pólýkarbónat, þykkt platna og einangrun og leiðsögn um hita og rakastig í gróðurhúsi við íslenskar aðstæður.

Við val á stíl og notkunarrými má lesa um gróðurhús í viktorískum stíl og nútímalegt garðhús úr viði. Þetta er hugmyndagjöf, ekki uppsetningarheimild.

Fyrir pergólur veitir samanburðurinn lífstílspergóla eða klassísk pergóla yfirsýn, en greinin er lífstílspergóla þess virði? fjallar um notkun, þak, regn og gler. Fleira fræðsluefni er að finna undir Upplýsingum og á bloggi Bloomcabin.

Algengar spurningar

Hvar finn ég samsetningarhandbækur fyrir Ísland?

Handbókasafnið efst á þessari síðu er ætlað vörum utan Bandaríkjanna. Veljið skjal eftir nákvæmu vöruheiti, gerð og stærð. Ef rétt skjal finnst ekki eða útgáfan er óljós skal hafa samband við Bloomcabin og láta pöntunarupplýsingar fylgja.

Má nota handbók fyrir svipaða Bloomcabin-gerð?

Nei, ekki nema skjalið tilgreini skýrt að báðar gerðir falli undir sömu leiðbeiningar. Svipað útlit staðfestir ekki sömu mál, festingar eða samsetningarröð.

Hvað ef aukabúnaður úr pöntuninni sést ekki í aðalhandbókinni?

Leitið að sérstöku viðbótarskjali og athugið hvar aukabúnaðurinn tengist aðalröðinni. Ekki ljúka eða loka tengisvæði fyrr en samspil skjalanna hefur verið staðfest.

Á undirstaðan að vera tilbúin áður en handbókin er lesin?

Nei. Lesa þarf handbók, tækniteikningu og grunnupplýsingar áður en undirstaða er hönnuð eða framkvæmd. Röng staðsetning festipunkta eða rangt ytra mál getur verið erfitt að leiðrétta síðar.

Má mæla mál af teikningu á skjánum?

Ekki til ákvörðunar raunmála. Aðdráttur, skjástærð og skráarsnið geta breytt birtingunni. Notið aðeins skráð mál og tilgreindar einingar. Ef nauðsynlegt mál vantar skal óska eftir staðfestingu.

Hvað geri ég ef íhlutur passar ekki?

Stöðvið og beitið ekki afli. Athugið hlutnúmer, stefnu, hægri og vinstri útfærslu, fyrri skref og hvort grindin sé rétt af. Takið myndir af heildarsamhengi og merkingum áður en óskað er eftir aðstoð.

Hvernig tilkynni ég hlut sem vantar eða er skemmdur?

Skráið pöntunarnúmer, vöruheiti, pakkamerkingu, hlutnúmer og fjölda. Látið skýrar myndir af umbúðum og skemmdum fylgja. Hafið samband áður en hlutnum er breytt, hent eða reynt að laga hann.

Eru vöruljósmyndir samsetningarleiðbeiningar?

Nei. Ljósmyndir geta sýnt útlit eða ákveðið stig uppsetningar, en þær staðfesta ekki festingu, mál eða verkferli. Handbók og tækniteikning hafa það hlutverk.

Geta uppsetningaraðilar notað mismunandi útprentaðar útgáfur?

Allir eiga að vinna eftir sömu staðfestu útgáfu. Safnið eldri eintökum saman eða merkið þau skýrt sem úrelt svo þau blandist ekki inn í verkið.

Hvaða skjöl eiga að varðveitast eftir uppsetningu?

Geymið pöntunarstaðfestingu, lokaútgáfu handbókar, tækniteikningar, hlutalista, skjöl um aukabúnað, viðhaldsupplýsingar og ljósmyndir af mikilvægum tengingum. Varðveitið einnig samskipti um samþykkt frávik eða leiðréttingar.

Kemur handbókin í stað faglegrar staðarskipulagningar?

Nei. Handbókin lýsir samsetningu vörunnar en metur ekki jarðveg, burðarvirki byggingar, lagnir, vindálag á tilteknum stað eða leyfisþörf. Þar sem við á þarf staðbundið mat og þjónustu hæfs fagaðila.

Lokagátlisti fyrir vörugögn

• Rétt vara, gerð, stærð og útfærsla hafa verið staðfest.
• Aðalhandbók og öll viðbótarskjöl eru af samræmdri útgáfu.
• Vörumál hafa verið borin saman við mælingar á staðnum.
• Undirstaða, frárennsli, aðgengi og staðbundnar kröfur hafa verið metin.
• Sending hefur verið skoðuð og hlutir taldir áður en samsetning hefst.
• Uppsetningaraðilar vinna eftir einu virku skjalasetti.
• Frávik eru skráð og óvissa leyst áður en haldið er áfram.
• Handbækur, teikningar og viðhaldsgögn verða varðveitt með vörunni.
